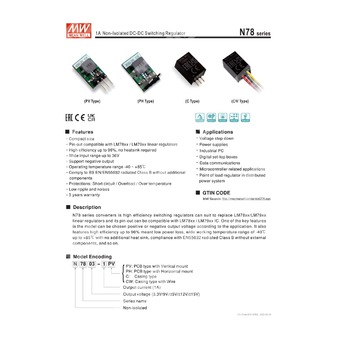

N7812-1C - неизолированный импульсный DC/DC регулятор для понижения входного постоянного напряжения до стабилизированного 12 В.
Назначение
N7812-1C относится к серии N78 компании MEAN WELL и представляет собой неизолированный понижающий DC/DC преобразователь, предназначенный для замены линейных стабилизаторов семейства LM78xx при более высоком КПД и сниженных тепловых потерях. Компонент выполнен в корпусном исполнении C type, имеет совместимую распиновку для положительного выходного напряжения и рассчитан на выходной ток до 1 А.
Расшифровка партномера N7812-1C
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия, совместимая по назначению с линейными стабилизаторами LM78xx |
| 12 | Номинальное выходное напряжение 12 В |
| -1 | Номинальный выходной ток 1 А |
| C | Корпусное исполнение C type |
Особенности
- Компактные габариты.
- Распиновка совместима с линейными регуляторами LM78xx / LM79xx.
- Высокий КПД до 96%, без необходимости применения радиатора.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка исполнений с отрицательным выходом в рамках серии.
- Диапазон рабочих температур от -40 до +85°C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных внешних компонентов.
- Защиты: короткое замыкание, перегрузка, перегрев.
- Низкие пульсации и шум.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы нагрузки в распределенных системах питания.
Описание
Преобразователи серии N78 представляют собой высокоэффективные импульсные регуляторы, предназначенные для замены линейных стабилизаторов LM78xx / LM79xx. Серия совместима с указанными ИС по назначению и распиновке. Одной из ключевых особенностей является возможность выбора исполнений с положительным или отрицательным выходным напряжением в зависимости от требований применения. Для серии характерны высокий КПД, достигающий 96%, что обеспечивает низкие потери мощности, а также широкий температурный диапазон эксплуатации от -40 до +85°C без дополнительного теплоотвода. Устройства серии соответствуют требованиям EN55032 по излучаемым помехам, класс B, без внешних дополнительных компонентов.
Параметры модели N7812-1C
| Параметр | Значение |
| Партномер | N7812-1C |
| Серия | N78 |
| Тип преобразователя | Неизолированный импульсный DC/DC регулятор |
| Исполнение | C type, корпусное исполнение |
| Номинальное выходное напряжение | 12 В |
| Диапазон входного напряжения для модели | 16...36 В |
| Максимальный выходной ток | 0...1000 мА |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 780 мА |
| Типовой КПД | 95,5% |
| Максимальная емкостная нагрузка | 220 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения серии | До 36 В максимум, для N7812-1C: 16...36 В |
| Импульсное перенапряжение на входе, не более 100 мс | 40 В максимум |
| Входной фильтр | Конденсатор |
| Рекомендуемая внешняя защита по входу | Предохранитель 1500 мА, медленного действия |
| Внутреннее рассеяние мощности | 500 мВт |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Точность выходного напряжения | ±3,0% максимум |
| Номинальная выходная мощность | 3,3...15 Вт для серии |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Стабилизация по входному напряжению | ±0,3% |
| Стабилизация по нагрузке | Для 3,3 В: ±0,3%; для остальных моделей серии, включая 12 В: ±0,4% |
| Частота преобразования, типовая | 500 кГц |
| Номинальный выходной ток | До 1 А |
| Максимальная емкостная нагрузка | 220 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 200...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | От -40 до +85°C, с учетом кривой снижения мощности |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 5...95% RH, без конденсации |
| Температура хранения | От -55 до +125°C |
| Влажность при хранении | 10...95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...71°C |
| Температура пайки | 265°C максимум, 3...5 с, на расстоянии 1,5 мм от корпуса |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия ЭМС | Значение |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), данные не указаны |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Помехоустойчивость ЭМС | Значение |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
Надежность, размеры и материалы
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, UL 94V-0 |
| Размер корпуса | 11,5 x 9,0 x 17,5 мм |
| Размер открытой версии серии | 10,5 x 7,5 x 16 мм |
| Масса исполнения C type | 4 г |
Механические данные и распиновка
Исполнение: C type, корпусное.
Габариты: 11,5 x 9,0 x 17,5 мм.
Шаг сетки выводов: 2,54 мм.
Размер вывода: 0,64 x 0,64 ±0,1 мм.
Допуск размеров: x.x или x.xx ±0,5 мм.
| Номер вывода | Исполнение с положительным выходом | Исполнение с отрицательным выходом |
| 1 | +Vin | +Vin |
| 2 | GND | -Vout |
| 3 | +Vout | GND |
Рекомендуемые внешние компоненты для N7812-1C
| Параметр | Значение |
| Входной конденсатор Ci | 10 мкФ / 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ / 25 В, MLCC |
| Предохранитель по входу | 1500 мА, медленного действия |
Снижение мощности
При естественной конвекции допускается работа с полной нагрузкой до +71°C. В диапазоне от +71°C до +85°C требуется снижение выходной мощности согласно кривой дерейтинга. Нижняя граница рабочей температуры составляет -40°C.
Упаковка
| Параметр | Значение для C type |
| Количество в тубе | 42 шт. |
| Масса одной тубы | 200 г |
| Максимальное количество в транспортной упаковке | 3360 шт. |
| Масса одной транспортной упаковки | 17 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Оконечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
