N7812-1PV - неизолированный импульсный DC-DC регулятор для понижения постоянного напряжения до 12 В при токе нагрузки до 1 А.

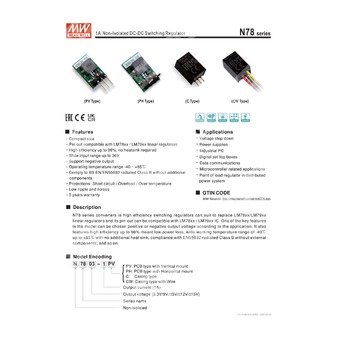

N7812-1PV относится к серии N78 компании MEAN WELL и представляет собой неизолированный понижающий DC-DC преобразователь, выполненный в формате, совместимом по назначению выводов с линейными стабилизаторами семейства LM78xx. Компонент предназначен для замены линейных регуляторов в узлах питания, где требуется повысить КПД, снизить тепловыделение и обеспечить широкий диапазон входного напряжения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия DC-DC регуляторов, функционально совместимая с положительными линейными стабилизаторами семейства 78xx |
| 12 | Номинальное выходное напряжение 12 В |
| -1 | Номинальный выходной ток 1 А |
| PV | Исполнение для монтажа на печатную плату, вертикальная установка |
Особенности
- Компактное исполнение.
- Совместимость по выводам с линейными стабилизаторами LM78xx и LM79xx.
- Высокий КПД, до 96%, без необходимости применения радиатора.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка исполнений с отрицательным выходом в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Защиты: короткое замыкание, перегрузка, перегрев.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки и электронные блоки.
- Системы передачи данных.
- Узлы, связанные с микроконтроллерами.
- Регуляторы в точке нагрузки в распределённых системах питания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными регуляторами и предназначены для замены линейных стабилизаторов LM78xx и LM79xx. Назначение выводов совместимо с указанными ИС. Одной из ключевых особенностей серии является возможность выбора исполнения с положительным или отрицательным выходным напряжением в зависимости от требований применения. Серия характеризуется высоким КПД, что уменьшает потери мощности, и обеспечивает работу в широком температурном диапазоне от -40 до +85°C без дополнительного теплоотвода. Также серия соответствует требованиям BS EN/EN55032 по излучаемым помехам класса B без внешних дополнительных компонентов.
Параметры выбора модели N7812-1PV
| Параметр | Значение |
| Партномер | N7812-1PV |
| Серия | N78 |
| Тип | Неизолированный DC-DC импульсный регулятор |
| Исполнение | PV, вертикальный монтаж на печатную плату |
| Входное напряжение | 24 В |
| Диапазон входного напряжения | 16 ~ 36 В |
| Выходное напряжение | 12 В |
| Выходной ток | 0 ~ 1000 мА |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 780 мА |
| КПД, типовое значение | 95,5% |
| Максимальная ёмкостная нагрузка | 220 мкФ |
Входные параметры
| Параметр | Значение |
| Максимальное входное напряжение | 36 В |
| Допустимый всплеск входного напряжения длительностью до 100 мс | 40 В максимум |
| Фильтр | Конденсаторный |
| Рекомендуемая входная защита | Плавкий предохранитель 1500 мА, медленный |
| Внутренняя рассеиваемая мощность | 500 мВт |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Точность выходного напряжения | ±3,0% максимум |
| Номинальная выходная мощность | 3,3 ~ 15 Вт |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Стабилизация по входу | ±0,3% |
| Стабилизация по нагрузке для 12 В модели | ±0,4% |
| Частота переключения, типовое значение | 500 кГц |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 200% ~ 300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40 ~ +85°C, с учётом кривой снижения мощности |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 5% ~ 95% относительной влажности, без конденсации |
| Температура хранения | -55 ~ +125°C |
| Влажность при хранении | 10% ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0 ~ 71°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | 265°C максимум, 3 ~ 5 с, на расстоянии 1,5 мм от корпуса |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не применяется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контактный разряд |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Надёжность и конструктивное исполнение
| Параметр | Значение |
| MTBF | 1800 тыс. часов по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL 94V-0 |
| Размер открытого исполнения | 10,5 × 7,5 × 16 мм |
| Размер корпусного исполнения серии | 11,5 × 9,0 × 17,5 мм |
| Масса PV/PH исполнения | 2 г |
Механические параметры N7812-1PV
| Параметр | Значение |
| Исполнение | PV, монтаж на печатную плату, вертикальное |
| Габариты | 10,50 × 7,50 × 16,0 мм максимум |
| Шаг сетки | 2,54 мм |
| Размер вывода | 0,64 × 0,64 мм ±0,1 мм |
| Допуск размеров | x.x и x.xx ±0,5 мм |
| Расположение выводов | 3 вывода |
Назначение выводов N7812-1PV
| Номер вывода | Для положительного выхода |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Рекомендуемые внешние компоненты для N7812-1PV
| Параметр | Значение |
| Входной конденсатор Ci | 10 мкФ / 50 В, многослойный керамический |
| Выходной конденсатор Co | 22 мкФ / 25 В, многослойный керамический |
| Рекомендуемый входной предохранитель | 1500 мА, медленный |
Снижение мощности
| Параметр | Значение |
| Диапазон температуры окружающей среды при 100% нагрузке | От -40°C до +71°C |
| Снижение допустимой нагрузки | От +71°C до +85°C |
| Допустимая нагрузка при +85°C | Около 70% по кривой снижения мощности |
| Способ охлаждения | Естественная конвекция |
Упаковка
| Параметр | Значение |
| Исполнение | PV/PH |
| Количество в коробке | 150 шт. |
| Масса одной коробки | 395 г |
| Максимальное количество в транспортной таре | 1800 шт. |
| Масса транспортной тары | 6,2 кг |
Примечания
- Все параметры измерены при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижней границы до верхней границы диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Оконечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
