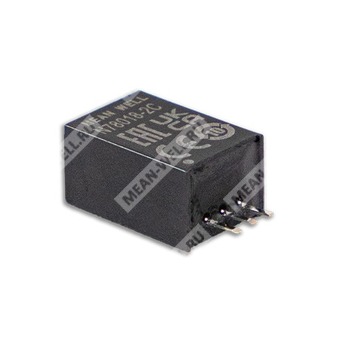

N7812-2C - неизолированный импульсный понижающий DC-DC регулятор в корпусе с вертикальным монтажом для получения стабилизированного напряжения 12 В.
N7812-2C относится к серии N78-2 компании Mean Well и представляет собой компактный неизолированный импульсный стабилизатор напряжения с выходным током до 2 А. Компонент предназначен для понижения входного постоянного напряжения и может применяться как высокоэффективная замена линейных стабилизаторов семейства LM78xx. Исполнение C соответствует варианту с вертикальным монтажом.
Расшифровка партномера
| Фрагмент | Значение |
| N | Неизолированный преобразователь |
| 78 | Серия, совместимая по назначению и распиновке с линейными стабилизаторами LM78xx/LM79xx |
| 12 | Номинальное выходное напряжение 12 В |
| -2 | Номинальный выходной ток 2 А |
| C | Исполнение корпуса с вертикальным монтажом |
Основные особенности
- Компактные габариты.
- Распиновка совместима с линейными стабилизаторами LM78xx / LM79xx.
- Высокий КПД до 96%, применение радиатора не требуется.
- Широкий диапазон входного напряжения до 32 В.
- Поддержка исполнений с отрицательным выходным напряжением в рамках серии.
- Рабочий температурный диапазон от минус 40 до плюс 85 °C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам класса B без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные ПК.
- Цифровые телевизионные приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы нагрузки в распределённых системах питания.
Описание
Преобразователи серии N78-2 представляют собой высокоэффективные импульсные регуляторы, пригодные для замены линейных стабилизаторов LM78xx/LM79xx. Их выводы совместимы с микросхемами LM78xx / LM79xx. Одной из ключевых особенностей серии является возможность выбора исполнения с положительным или отрицательным выходным напряжением в зависимости от требований применения. Для серии характерны высокий КПД, достигающий 96%, низкие потери мощности, широкий диапазон рабочих температур от минус 40 до плюс 85 °C без дополнительного теплоотвода, а также соответствие EN55032 по излучаемым помехам класса B без применения внешних компонентов.
Параметры конкретной модели N7812-2C
| Параметр | Значение |
| Обозначение | N7812-2C |
| Серия | N78-2 |
| Тип преобразователя | Неизолированный импульсный DC-DC регулятор |
| Функция | Понижающий преобразователь напряжения |
| Исполнение | C, вертикальный монтаж |
| Номинальное выходное напряжение | 12 В |
| Максимальный выходной ток | 0...2000 мА |
| КПД при минимальном входном напряжении | 96 % |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения для N7812-2 | 16...32 В |
| Ток холостого хода | 1 мА |
| Входной ток при полной нагрузке | 1563 мА |
| Максимальное входное напряжение | 32 В |
| Импульсное перенапряжение длительностью до 100 мс | 36 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемая внешняя защита по входу | Предохранитель 3000 мА, медленный |
| Требование при входном напряжении выше 30 В постоянного тока | Необходим входной конденсатор 22 мкФ / 50 В |
| Рекомендуемый внешний входной конденсатор | 10 мкФ / 50 В, MLCC |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 0...2000 мА |
| Номинальная выходная мощность | До 24 Вт |
| Максимальная ёмкостная нагрузка на выходе | 470 мкФ |
| Точность выходного напряжения | ±3,0 % макс. |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Нестабильность по входному напряжению | ±0,4 % |
| Нестабильность по нагрузке | ±1,0 % |
| Частота переключения, типовое значение | 400 кГц |
| Рекомендуемый внешний выходной конденсатор | 22 мкФ / 25 В, MLCC |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150...300 % |
| Режим при перегрузке | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Тепловые и климатические параметры
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от минус 40 до плюс 85 °C |
| Максимальная температура корпуса | плюс 110 °C |
| Рабочая влажность | 5...95 % RH, без конденсации |
| Температура хранения | от минус 55 до плюс 125 °C |
| Влажность при хранении | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0...60 °C |
Допустимая нагрузка в зависимости от температуры
| Температура окружающей среды | Допустимая нагрузка |
| от минус 40 до плюс 60 °C | 100 % |
| от плюс 60 до плюс 85 °C | Снижение по кривой дерейтинга |
| при плюс 85 °C | Около 50 % |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарт безопасности | EAC TP TC 020/2011 |
| Эмиссия, кондуктивные помехи | BS EN/EN55032 (CISPR32), уровень не указан |
| Эмиссия, излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к радиочастотному электромагнитному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 1600 тыс. ч по MIL-HDBK-217F при 25 °C |
| Внутренняя рассеиваемая мощность | 1250 мВт |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Габаритные размеры | 11,5 × 9,0 × 17,5 мм |
| Масса корпуса C | 4 г |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 3...5 с, максимум 265 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, всего 60 мин по каждой из осей X, Y, Z |
Распиновка N7812-2C
Для положительного выхода:
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Для отрицательного выхода в рамках серии:
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vout |
| 3 | GND |
Механические параметры исполнения C
| Параметр | Значение |
| Длина корпуса | 11,50 мм |
| Ширина корпуса | 9,0 мм |
| Высота корпуса | 17,50 мм |
| Шаг выводов | 2,54 мм |
| Дополнительный размер по низу | 3,81 мм |
| Размер вывода | 0,75 × 0,25 мм ±0,1 мм |
| Допуск линейных размеров | ±0,5 мм |
| Монтажное отверстие | 1,0 мм с допуском +0,2/-0 |
Типовые схемы применения
- Схема с положительным выходом.
- Схема с отрицательным выходом для отрицательных моделей серии.
- Схема параллельного применения положительного и отрицательного выходов.
- При параллельном применении необходимо учитывать диапазон входного напряжения; для снижения помех рекомендуется компонент LDM 10 мкГн.
- По входу рекомендуется внешний предохранитель 3000 мА медленного действия.
Упаковка
| Параметр | Значение для исполнения C |
| Тип стандартной упаковки | Туба |
| Количество в тубе | 42 шт. |
| Количество в коробке | 3360 шт. в 80 тубах на картонную коробку |
| Масса одной тубы | 200 г |
| Масса одной транспортной коробки | 17 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- При входном напряжении выше 30 В постоянного тока требуется входной конденсатор 22 мкФ / 50 В.
- КПД и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Нестабильность по нагрузке измеряется при изменении нагрузки от 10 % до 100 % номинальной.
- Для конечного оборудования требуется повторное подтверждение соответствия требованиям по электромагнитной совместимости. Руководство по проведению испытаний ЭМИ для компонентных источников питания приведено на сайте производителя.
