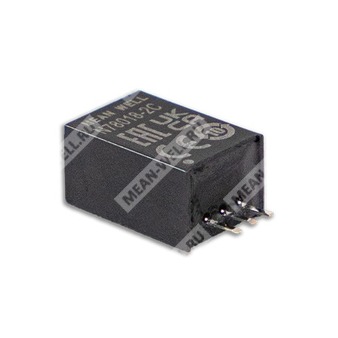

N7812-2CH - неизолированный импульсный понижающий DC-DC регулятор напряжения 24 В в 12 В 2 А для горизонтального монтажа.
Назначение
N7812-2CH — компонент серии N78-2 компании MEAN WELL, представляющий собой высокоэффективный неизолированный импульсный стабилизатор постоянного напряжения. Изделие предназначено для замены линейных стабилизаторов семейства LM78xx при сохранении совместимого расположения выводов, но с существенно более высоким КПД и меньшими тепловыми потерями. Модификация CH выполнена в корпусе для горизонтального монтажа.
Расшифровка партномера N7812-2CH
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия N78 |
| 12 | Номинальное выходное напряжение 12 В |
| -2 | Номинальный выходной ток 2 А |
| CH | Исполнение с горизонтальным монтажом |
Особенности
- Компактные габариты.
- Совместимость по выводам с линейными стабилизаторами LM78xx / LM79xx.
- Высокий КПД до 96%, работа без дополнительного радиатора.
- Широкий диапазон входного напряжения до 32 В.
- Поддержка исполнений с отрицательным выходным напряжением в рамках серии.
- Рабочий температурный диапазон от -40 до +85 °C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения постоянного тока.
- Источники питания.
- Промышленные ПК.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы нагрузки в распределённых системах питания.
Описание
Преобразователи серии N78-2 представляют собой высокоэффективные импульсные регуляторы, пригодные для замены линейных стабилизаторов LM78xx/LM79xx. Расположение выводов совместимо с указанными ИС, что упрощает модернизацию существующих узлов питания. Ключевой особенностью серии является возможность выбора исполнения с положительным или отрицательным выходным напряжением в зависимости от задачи. Серия характеризуется высоким КПД, достигающим 96%, что снижает потери мощности, и широким диапазоном рабочих температур от -40 до +85 °C без применения дополнительного теплоотвода. Также изделия соответствуют требованиям EN55032 по излучаемым помехам класса B без использования внешних дополнительных компонентов.
Основные электрические параметры N7812-2CH
| Параметр | Значение |
| Серия | N78-2 |
| Исполнение | CH, горизонтальный монтаж |
| Тип преобразователя | Неизолированный импульсный DC-DC регулятор |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 0...2000 мА |
| Типовое входное напряжение | 24 В |
| Диапазон входного напряжения | 16...32 В |
| Ток потребления без нагрузки | 1 мА |
| Входной ток при полной нагрузке | 1563 мА |
| КПД при минимальном входном напряжении | 96 % |
| Максимальная ёмкостная нагрузка | 470 мкФ |
Входные параметры
| Параметр | Значение |
| Максимальное входное напряжение | 32 В, см. диапазон для конкретной модели |
| Импульсное перенапряжение на входе, не более 100 мс | 36 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемый внешний предохранитель | 3000 мА, инерционный |
| Внутренняя рассеиваемая мощность | 1250 мВт |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 0...2000 мА |
| Точность выходного напряжения | ±3,0 % макс. |
| Номинальная выходная мощность | 3,6...30 Вт |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Стабилизация по входу | ±0,4 % |
| Стабилизация по нагрузке | ±1,0 % |
| Типовая частота переключения | 400 кГц |
| Максимальная ёмкостная нагрузка | 470 мкФ |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Защита от перегрузки | 150...300 % |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Параметры окружающей среды
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 5...95 % RH, без конденсации |
| Температура хранения | от -55 до +125 °C |
| Влажность при хранении | 10...95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса в течение 3...5 с, 265 °C макс. |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия помех | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), данных по уровню не указано |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Устойчивость к помехам | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 2, 3 В среднеквадратичного значения |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 1600 тыс. ч по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий пластик, UL94V-0 |
| Габаритные размеры корпуса | 11,5 × 9,0 × 17,5 мм |
| Масса | 4 г |
Механическое исполнение CH
| Параметр | Значение |
| Тип монтажа | Горизонтальный |
| Длина корпуса | 11,5 мм |
| Ширина корпуса | 9,0 мм |
| Высота | 17,5 мм |
| Общая длина по исполнению CH | 19,0 мм |
| Шаг выводов | 2,54 мм |
| Размер вывода | 0,75 × 0,25 мм ±0,1 мм |
| Допуск размеров | x.x или x.xx ±0,5 мм |
Назначение выводов N7812-2CH
| Номер вывода | Функция для положительного выхода |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7812-2CH |
| Входной конденсатор Ci | 10 мкФ / 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ / 25 В, MLCC |
| Внешний предохранитель | 3000 мА, инерционный |
Зависимость допустимой нагрузки от температуры
При естественной конвекции допускается работа с нагрузкой 100 % в диапазоне температур окружающей среды примерно от -40 до +60 °C. Далее требуется снижение нагрузки по линейному закону до 50 % при +85 °C.
Упаковка
| Параметр | Значение для CH |
| Тип упаковки | Коробка |
| Количество в коробке | 150 шт. |
| Масса одной коробки | 710 г |
| Максимальное количество в транспортной таре | 1800 шт. |
| Масса транспортной тары | 9,32 кг |
| Количество коробок в транспортной таре | 12 |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %.
- При входном напряжении выше 30 В постоянного тока требуется входной конденсатор 22 мкФ / 50 В.
- КПД и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от минимального до максимального при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- В составе конечного оборудования необходимо повторно подтвердить соответствие требованиям по электромагнитной совместимости. Для выполнения испытаний следует руководствоваться методикой испытаний источников питания на ЭМИ, опубликованной производителем.
