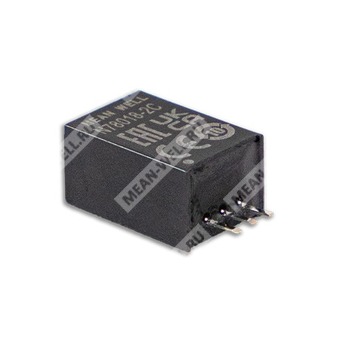

N7812-2CW - неизолированный импульсный DC/DC-регулятор для понижения входного постоянного напряжения до стабилизированных 12 В при токе нагрузки до 2 А.
Назначение
N7812-2CW — модульный неизолированный понижающий преобразователь постоянного напряжения серии N78-2 производства MEAN WELL. Компонент предназначен для замены линейных стабилизаторов семейства LM78xx в приложениях, где требуется более высокий КПД, снижение тепловыделения и расширенный диапазон входного напряжения. Исполнение CW означает корпусной вариант с проводами.
Расшифровка партномера
| Элемент партномера | Значение |
| N | Неизолированный преобразователь |
| 78 | Серия, совместимая по назначению и распиновке с линейными стабилизаторами LM78xx/LM79xx |
| 12 | Номинальное выходное напряжение 12 В |
| -2 | Номинальный выходной ток 2 А |
| CW | Корпусное исполнение с проводами |
Основные особенности
- Компактное исполнение.
- Совместимость по выводам с линейными регуляторами LM78xx / LM79xx.
- Высокий КПД, до 96%, без необходимости применения радиатора.
- Широкий диапазон входного напряжения до 32 В.
- Поддержка вариантов с отрицательным выходным напряжением в рамках серии.
- Рабочий температурный диапазон от -40 до +85 °C.
- Соответствие требованиям по излучаемым помехам BS EN/EN55032, класс B, без дополнительных внешних компонентов.
- Защита: короткое замыкание, перегрузка, перегрев.
- Низкий уровень пульсаций и шума.
Области применения
- Понижение постоянного напряжения.
- Источники питания.
- Промышленные ПК.
- Цифровые телевизионные приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Локальные стабилизаторы в распределённых системах питания.
Описание
Преобразователи серии N78-2 представляют собой высокоэффективные импульсные регуляторы, пригодные для замены линейных стабилизаторов LM78xx/LM79xx. Распиновка серии совместима с указанными ИС. Одной из ключевых особенностей серии является возможность выбора модификаций с положительным или отрицательным выходным напряжением в зависимости от требований применения. Для серии характерны высокий КПД до 96%, низкие потери мощности, работа в диапазоне температур от -40 до +85 °C без дополнительного теплоотвода и соответствие BS EN/EN55032 по излучаемым помехам класса B без внешних дополнительных компонентов.
Параметры конкретной модели N7812-2CW
Вход
| Параметр | Значение |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 16 ~ 32 В |
| Максимальное входное напряжение | 32 В |
| Импульсное перенапряжение на входе, не более 100 мс | 36 В макс. |
| Входной ток без нагрузки | 1 мА |
| Входной ток при полной нагрузке | 1563 мА |
| Входной фильтр | Конденсатор |
| Рекомендуемый внешний предохранитель | 3000 мА, медленный |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 0 ~ 2000 мА |
| Номинальная выходная мощность | До 24 Вт |
| Точность выходного напряжения | ±3,0% макс. |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Регулирование по входу | ±0,4% |
| Регулирование по нагрузке | ±1,0% |
| Типовая частота переключения | 400 кГц |
| КПД при минимальном входном напряжении | 96% |
| Максимальная ёмкостная нагрузка | 470 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150% ~ 300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -40 ~ +85 °C |
| Дерейтинг | 100% нагрузки до +60 °C, далее снижение до 50% при +85 °C |
| Максимальная температура корпуса | +110 °C |
| Рабочая влажность | 5% ~ 95% относительной влажности, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | -55 ~ +125 °C |
| Влажность при хранении | 10% ~ 95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0 ~ 60 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса: 3 ~ 5 с при 265 °C макс. |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляция | Неизолированный |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия помех | Значение |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), значение не указано |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Устойчивость к помехам | Значение |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2, 3 В ср.кв. |
Прочие параметры
| Параметр | Значение |
| MTBF | 1600 тыс. ч по MIL-HDBK-217F при 25 °C |
| Внутреннее рассеяние мощности | 1250 мВт |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
Механическое исполнение и габариты
| Параметр | Значение |
| Исполнение | CW, корпус с проводами |
| Габариты корпуса (Д × Ш × В) | 11,5 × 9,0 × 17,5 мм |
| Длина проводов | 100 ± 10 мм |
| Шаг проводов | 5,0 ± 2 мм |
Назначение выводов и проводов
| Номер | Цвет | Для положительного выхода | Для отрицательного выхода |
| 1 | Красный | +Vin | +Vin |
| 2 | Чёрный | GND | -Vout |
| 3 | Жёлтый | +Vout | GND |
Рекомендуемые внешние компоненты
| Параметр | Значение |
| Входной конденсатор Ci | 10 мкФ / 50 В, MLCC |
| Выходной конденсатор Co | 22 мкФ / 25 В, MLCC |
| Рекомендуемый внешний предохранитель | 3000 мА, медленный |
Типовые схемы применения
Для серии предусмотрены типовые схемы включения для положительного выходного напряжения, отрицательного выходного напряжения, а также схема одновременного получения положительного и отрицательного напряжений. Для параллельного применения положительного и отрицательного каналов следует учитывать допустимый диапазон входного напряжения; для снижения помех рекомендуется компонент LDM 10 мкГн.
Упаковка
| Параметр | Значение |
| Тип упаковки | Коробка с антистатическим ложементом |
| Количество в коробке | 70 шт. |
| Масса одной коробки | 460 г |
| Максимальное количество в транспортной коробке | 840 шт. |
| Масса транспортной коробки | 6,8 кг |
| Габариты транспортной коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Для входного напряжения выше 30 В постоянного тока требуется входной конденсатор 22 мкФ / 50 В.
- КПД и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ на конце линии.
- Регулирование по входу измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для конечного оборудования необходимо повторно подтвердить соответствие требованиям по ЭМС. Для методики испытаний следует руководствоваться материалами по испытаниям ЭМИ компонентных источников питания производителя.
