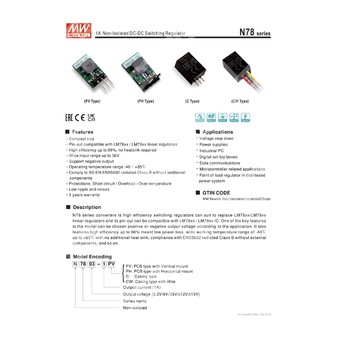

N7815-1C - неизолированный импульсный понижающий DC/DC-регулятор в корпусном исполнении для преобразования постоянного напряжения 24 В в 15 В.
Назначение
N7815-1C относится к серии N78 компании MEAN WELL и представляет собой высокоэффективный неизолированный импульсный стабилизатор постоянного напряжения с выходом 15 В и номинальным выходным током до 1 А. Компонент предназначен для замены линейных стабилизаторов серий LM78xx/LM79xx в приложениях, где требуется снижение рассеиваемой мощности, расширение диапазона входного напряжения и уменьшение тепловой нагрузки без применения дополнительного радиатора.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия регуляторов, совместимая по назначению и распиновке с положительными линейными стабилизаторами |
| 15 | Номинальное выходное напряжение 15 В |
| -1 | Номинальный выходной ток 1 А |
| C | Корпусное исполнение с выводами |
Особенности
- Компактное исполнение.
- Совместимость по расположению выводов с линейными регуляторами LM78xx / LM79xx.
- Высокий КПД до 96%, работа без радиатора.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка отрицательного выходного исполнения в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие требованиям по излучаемым помехам класса B по BS EN/EN55032 без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкие пульсации и шум.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные компьютеры.
- Цифровые приставки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Регуляторы в точке нагрузки в распределённых системах питания.
Описание
Преобразователи серии N78 являются высокоэффективными импульсными регуляторами, предназначенными для замены линейных стабилизаторов LM78xx/LM79xx. Серия обеспечивает совместимость по выводам с указанными интегральными стабилизаторами. Одной из ключевых особенностей является возможность выбора исполнения с положительным или отрицательным выходным напряжением в зависимости от требований приложения. Для серии характерны высокий КПД, что снижает потери мощности, широкий диапазон рабочих температур от -40 до +85°C без дополнительного теплоотвода, а также соответствие требованиям BS EN/EN55032 по излучаемым помехам класса B без применения внешних дополнительных компонентов.
Параметры модели N7815-1C
| Параметр | Значение |
| Партномер | N7815-1C |
| Серия | N78 |
| Исполнение | Корпусное, тип C |
| Тип преобразования | Неизолированный импульсный DC/DC-регулятор |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 0...1000 мА |
| Типовой КПД | 96% |
| Максимальный ток потребления по входу при полной нагрузке | 785 мА |
| Ток холостого хода | 10 мА |
| Максимальная ёмкостная нагрузка | 150 мкФ |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение для модели | 24 В |
| Диапазон входного напряжения для модели | 20...36 В |
| Предельное входное напряжение | 36 В максимум |
| Импульсное перенапряжение на входе, не более 100 мс | 40 В максимум |
| Входной фильтр | Конденсаторный |
| Рекомендуемая внешняя защита по входу | Плавкий предохранитель 1500 мА, замедленного действия |
| Внутренние потери мощности | 500 мВт |
| Ток потребления без нагрузки | 10 мА |
| Ток потребления при полной нагрузке | 785 мА |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Точность выходного напряжения | ±3,0% максимум |
| Диапазон выходного тока | 0...1000 мА |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик максимум |
| Нестабильность по входу | ±0,3% |
| Нестабильность по нагрузке | ±0,4% |
| Типовая частота переключения | 500 кГц |
| Максимальная ёмкостная нагрузка | 150 мкФ |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 200...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | от -40 до +85°C |
| Температура корпуса | +110°C максимум |
| Рабочая влажность | 5...95% RH, без конденсации |
| Температура хранения | от -55 до +125°C |
| Влажность при хранении | 10...95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...71°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Температура пайки | 265°C максимум, 3...5 с, на расстоянии 1,5 мм от корпуса |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Изоляция | Неизолированное исполнение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Эмиссия помех | Значение |
| Кондуктивные помехи | BS EN/EN55032, данные отсутствуют |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Помехоустойчивость | Значение |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 2, ±4 кВ контактный разряд |
| Устойчивость к излучаемому электромагнитному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В |
MTBF, конструкция и габариты
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Габариты корпуса | 11,5 x 9,0 x 17,5 мм |
| Размер открытого исполнения серии | 10,5 x 7,5 x 16 мм |
| Масса исполнения C | 4 г |
Подключение и распиновка N7815-1C
Для исполнения C применена следующая распиновка в зависимости от полярности выходного исполнения серии.
| Номер вывода | Исполнение с положительным выходом | Исполнение с отрицательным выходом |
| 1 | +Vin | +Vin |
| 2 | GND | -Vout |
| 3 | +Vout | GND |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7815-1C |
| Входной конденсатор Ci | 10 мкФ / 50 В, многослойный керамический |
| Выходной конденсатор Co | 22 мкФ / 25 В, многослойный керамический |
| Предохранитель по входу | 1500 мА, замедленного действия |
Дерейтинг
При естественной конвекции допускается работа с полной нагрузкой до температуры окружающей среды +71°C. В диапазоне от +71°C до +85°C требуется снижение допустимой нагрузки согласно кривой дерейтинга.
Упаковка
| Параметр упаковки | Значение для исполнения C |
| Тип групповой упаковки | Туба |
| Количество в тубе | 42 шт. |
| Масса одной тубы | 200 г |
| Максимальное количество в транспортной коробке | 3360 шт. |
| Масса одной транспортной коробки | 17 кг |
| Длина тубы | 520 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25°C при относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по входу измеряется при изменении входного напряжения от нижнего предела до верхнего предела диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
