N7815-1PV - неизолированный импульсный DC-DC регулятор понижающего типа для преобразования входного напряжения 24 В в стабилизированное выходное 15 В.

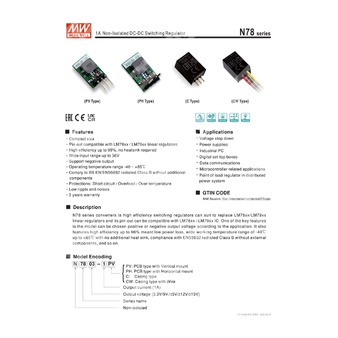

Общее описание
N7815-1PV относится к серии N78 компании MEAN WELL и представляет собой неизолированный импульсный DC-DC стабилизатор с током нагрузки до 1 А. Компонент предназначен для замены линейных стабилизаторов семейства LM78xx при сохранении совместимого расположения выводов. Исполнение PV означает печатный монтаж с вертикальной установкой.
Серия N78 ориентирована на применение в узлах понижения напряжения, источниках питания, промышленной электронике, цифровых приставках, системах передачи данных, микроконтроллерных устройствах и распределённых системах электропитания в точке нагрузки. Для данного исполнения характерны высокий КПД, малые потери мощности, работа без дополнительного теплоотвода, низкий уровень пульсаций и встроенные защиты.
Расшифровка партномера
| Фрагмент партномера | Значение |
| N | Неизолированное исполнение |
| 78 | Серия регуляторов, совместимая по назначению и выводам с положительными линейными стабилизаторами типа LM78xx |
| 15 | Номинальное выходное напряжение 15 В |
| 1 | Номинальный выходной ток 1 А |
| PV | Печатное исполнение с вертикальным монтажом |
Особенности
- Компактное исполнение.
- Совместимость по выводам с линейными регуляторами LM78xx и LM79xx.
- Высокий КПД до 96%, дополнительный радиатор не требуется.
- Широкий диапазон входного напряжения до 36 В.
- Поддержка исполнения с отрицательным выходом в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных внешних компонентов.
- Встроенные защиты: короткое замыкание, перегрузка, перегрев.
- Низкие пульсации и шумы.
Области применения
- Понижение напряжения.
- Источники питания.
- Промышленные вычислительные устройства.
- Цифровые приставки и управляющие блоки.
- Системы передачи данных.
- Устройства на базе микроконтроллеров.
- Стабилизаторы в точке нагрузки в распределённых системах электропитания.
Параметры исполнения N7815-1PV
Параметры выбора модели
| Параметр | Значение |
| Обозначение | N7815-1 |
| Исполнение | PV, печатный монтаж, вертикальная установка |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения | 20...36 В |
| Выходное напряжение | 15 В |
| Максимальный входной ток при полной нагрузке | 785 мА |
| Ток холостого хода | 10 мА |
| Диапазон выходного тока | 0...1000 мА |
| КПД, типовое значение | 96% |
| Максимальная ёмкостная нагрузка | 150 мкФ |
Вход
| Параметр | Значение |
| Максимальное входное напряжение | 36 В |
| Диапазон входного напряжения для N7815-1PV | 20...36 В |
| Предельное импульсное входное напряжение, не более 100 мс | 40 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемая внешняя защита по входу | Предохранитель 1500 мА, медленный |
| Внутреннее рассеяние мощности | 500 мВт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Точность выходного напряжения | ±3,0% макс. |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,4% |
| Частота переключения, типовое значение | 500 кГц |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0...1000 мА |
| Максимальная ёмкостная нагрузка | 150 мкФ |
| КПД, типовое значение | 96% |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 200...300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Условия эксплуатации
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40...+85°C |
| Температура корпуса | +110°C макс. |
| Рабочая влажность | 5...95% относительной влажности, без конденсации |
| Температура хранения | -55...+125°C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0...71°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки выводов | 265°C макс., на расстоянии 1,5 мм от корпуса, 3...5 с |
Безопасность и электромагнитная совместимость
Безопасность
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Изоляция | Неизолированное исполнение |
Эмиссия помех
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Не применяется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
Устойчивость к помехам
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 2, ±4 кВ контакт |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные помехи | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульс перенапряжения | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В |
Надёжность и конструктивные данные
| Параметр | Значение |
| MTBF | 1800 тыс. ч по MIL-HDBK-217F при 25°C |
| Материал корпуса | Непроводящий пластик, класс UL94V-0 |
| Масса PV/PH исполнения | 2 г |
Габаритные размеры
| Параметр | Значение |
| Исполнение | PV, открытая плата |
| Размеры | 10,5 x 7,5 x 16 мм |
| Шаг сетки выводов | 2,54 мм |
| Размер вывода | 0,64 x 0,64 ±0,1 мм |
| Допуск на размеры | x.x и x.xx: ±0,5 мм |
Распиновка N7815-1PV
| Номер вывода | Положительный выход | Отрицательный выход |
| 1 | +Vin | +Vin |
| 2 | GND | -Vout |
| 3 | +Vout | GND |
Рекомендуемые внешние компоненты
| Параметр | Значение для N7815-1PV |
| Входной конденсатор Ci, многослойный керамический | 10 мкФ / 50 В |
| Выходной конденсатор Co, многослойный керамический | 22 мкФ / 25 В |
| Внешний входной предохранитель | 1500 мА, медленный |
Тепловой режим
При естественной конвекции допускается работа с полной нагрузкой до 71°C. В диапазоне от 71°C до 85°C требуется снижение допустимой нагрузки согласно кривой дерейтинга.
Упаковка
| Параметр | Значение для PV |
| Количество в коробке | 150 шт. |
| Количество в транспортной таре | 1800 шт. в 12 коробках |
| Масса одной коробки | 395 г |
| Масса одной транспортной тары | 6,2 кг |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25°C при относительной влажности 70%.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при изменении входного напряжения от нижней до верхней границы диапазона при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 0% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть перепроверено на соответствие требованиям по электромагнитной совместимости.
