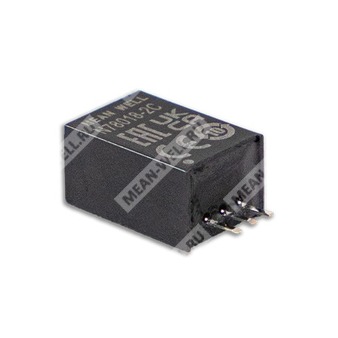

N7815-2C - неизолированный импульсный понижающий стабилизатор постоянного напряжения 24 В в 15 В с выходным током до 2 А.
N7815-2C относится к серии N78-2 компании Mean Well и представляет собой компактный неизолированный DC-DC преобразователь, предназначенный для замены линейных стабилизаторов семейства LM78xx/LM79xx при существенно более высоком КПД и меньшем тепловыделении. Исполнение C соответствует корпусу с вертикальным монтажом. Модель обеспечивает положительное выходное напряжение 15 В при выходном токе до 2 А.
Расшифровка партномера
| Фрагмент | Значение |
| N | Неизолированный преобразователь |
| 78 | Наименование серии |
| 15 | Выходное напряжение 15 В |
| -2 | Номинальный выходной ток 2 А |
| C | Исполнение корпуса с вертикальным монтажом |
Особенности
- Компактное исполнение.
- Совместимость по выводам с линейными стабилизаторами LM78xx / LM79xx.
- Высокий КПД, до 96%, без необходимости применения радиатора.
- Широкий диапазон входного напряжения до 32 В.
- Поддержка моделей с отрицательным выходом в рамках серии.
- Рабочий температурный диапазон от -40 до +85°C.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс B, без дополнительных внешних компонентов.
- Защита от короткого замыкания, перегрузки и перегрева.
- Низкий уровень пульсаций и шумов.
Области применения
- Понижение напряжения постоянного тока.
- Источники питания.
- Промышленные ПК.
- Цифровые приставки.
- Системы передачи данных.
- Приложения, связанные с микроконтроллерами.
- Локальные стабилизаторы нагрузки в распределённых системах питания.
Описание
Преобразователи серии N78-2 представляют собой высокоэффективные импульсные стабилизаторы, пригодные для замены линейных регуляторов LM78xx/LM79xx. Их цоколёвка совместима с указанными интегральными стабилизаторами. Одной из ключевых особенностей серии является возможность выбора исполнения с положительным или отрицательным выходным напряжением в зависимости от требований применения. Серия характеризуется высоким КПД до 96%, что обеспечивает низкие потери мощности, а также работой в широком диапазоне температур от -40 до +85°C без дополнительного теплоотвода. Также серия соответствует требованиям EN55032 по излучаемым помехам класса B без применения внешних дополнительных компонентов.
Параметры конкретной модели N7815-2C
| Параметр | Значение |
| Обозначение | N7815-2C |
| Серия | N78-2 |
| Тип преобразователя | Неизолированный DC-DC импульсный стабилизатор |
| Функция | Понижающее преобразование напряжения |
| Полярность выхода | Положительный выход |
| Исполнение | C, вертикальный монтаж |
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 24 В |
| Диапазон входного напряжения для N7815-2 | 18 ~ 30 В |
| Ток потребления без нагрузки | 1 мА |
| Ток потребления при полной нагрузке | 1739 мА |
| Максимальное входное напряжение | 32 В |
| Импульсное перенапряжение на входе, не более 100 мс | 36 В макс. |
| Входной фильтр | Конденсаторный |
| Рекомендуемый внешний предохранитель | 3000 мА, замедленного действия |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Диапазон выходного тока | 0 ~ 2000 мА |
| Номинальная мощность | 3,6 ~ 30 Вт |
| Точность выходного напряжения | ±3,0% макс. |
| Пульсации и шум | 100 мВ пик-пик макс. |
| Стабилизация по входу | ±0,4% |
| Стабилизация по нагрузке | ±1,0% |
| Типовая частота переключения | 400 кГц |
| КПД при минимальном входном напряжении | 96% |
| Максимальная ёмкостная нагрузка | 470 мкФ |
| Рекомендуемый внешний выходной MLCC конденсатор Co | 22 мкФ / 25 В |
| Рекомендуемый внешний входной MLCC конденсатор Ci | 10 мкФ / 50 В |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150% ~ 300% |
| Режим защиты от перегрузки | Автоматическое восстановление после устранения аварийного состояния |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление |
Тепловые и климатические параметры
| Параметр | Значение |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40 ~ +85°C |
| Максимальная температура корпуса | +110°C |
| Рабочая влажность | 5% ~ 95% RH, без конденсации |
| Температура хранения | -55 ~ +125°C |
| Влажность при хранении | 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0 ~ 60°C |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 11,5 × 9,0 × 17,5 мм |
| Материал корпуса | Непроводящий пластик, класс UL 94V-0 |
| Масса исполнения C | 4 г |
| Размер вывода | 0,75 × 0,25 ±0,1 мм |
| Допуск размеров | x.x или x.xx ±0,5 мм |
Цоколёвка N7815-2C
| Номер вывода | Назначение для положительного выхода |
| 1 | +Vin |
| 2 | GND |
| 3 | +Vout |
Параметры надёжности и электромагнитной совместимости
| Параметр | Значение |
| MTBF | 1600 тыс. ч по MIL-HDBK-217F при 25°C |
| Изоляция | Неизолированный |
| Стандарты безопасности | EAC TP TC 020/2011 |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), уровень не указан |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, ±8 кВ воздушный разряд |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2, 3 В ср.кв. |
Монтажные и технологические параметры
| Параметр | Значение |
| Температура пайки | На расстоянии 1,5 мм от корпуса в течение 3 ~ 5 с, максимум 265°C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
| Внутреннее рассеяние мощности | 1250 мВт |
Снижение допустимой нагрузки
| Температура окружающей среды | Допустимая нагрузка |
| -40 ~ +60°C | 100% |
| +85°C | 50% |
Упаковка
| Параметр | Значение для исполнения C |
| Тип упаковки | Туба |
| Количество в тубе | 42 шт. |
| Количество в транспортной упаковке | 3360 шт. в 80 тубах |
| Масса одной тубы | 200 г |
| Масса одной транспортной упаковки | 17 кг |
| Габариты транспортной упаковки | 620 × 230 × 230 мм |
Типовая схема включения
Для положительного выходного применения N7815-2C подключается следующим образом: вывод 1 — к положительной входной шине, вывод 2 — к общему проводу, вывод 3 — к положительной выходной шине. На входе и выходе рекомендуется установка внешних MLCC-конденсаторов согласно таблице типового применения. Во входную цепь рекомендуется включать предохранитель 3000 мА замедленного действия.
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25°C и относительной влажности 70%.
- Для входных напряжений выше 30 В постоянного тока требуется входной конденсатор 22 мкФ / 50 В.
- КПД и входной ток измеряются при минимальном входном напряжении и полной нагрузке.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по входу измеряется при изменении входного напряжения от нижнего предела до верхнего при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% номинальной.
- Окончательное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
