NCP-3200-24
нет на складе
NCP-3200-24 - стоечный импульсный AC/DC источник питания 24 В мощностью 3,2 кВт с возможностью работы в режиме зарядного устройства аккумуляторов.
Назначение
NCP-3200-24 представляет собой модульный стоечный источник питания и зарядное устройство серии NCP-3200 компании MEAN WELL. Устройство выполнено в низкопрофильном корпусе высотой 1U и предназначено для эксплуатации в промышленных системах электропитания, распределённых архитектурах электроснабжения, системах связи и телекоммуникаций, резервированных энергетических установках, DC UPS большой мощности, зарядных станциях электротранспорта, системах очистки сточных вод и электролизных установках.
Расшифровка партномера
| Элемент партномера | Значение |
| NCP | Серия стоечных 2-в-1 источников питания и зарядных устройств |
| 3200 | Номинальная выходная мощность класса 3200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Выбор режима работы: источник питания или зарядное устройство; переключение доступно по PMBus, CANBus или через SBP-001 для моделей 24 В и 48 В.
- Встроенные 2- и 3-стадийные кривые заряда, а также программируемая кривая заряда для моделей 24 В и 48 В.
- Высокий КПД до 93,5% в режиме источника питания и до 93% в режиме зарядного устройства для исполнения 24 В.
- Встроенная программируемая установка выходного напряжения и выходного тока.
- Встроенный OR-ing на полевых транзисторах или диодах, поддержка горячей замены.
- Активное распределение тока до 10 стоечных полок, максимальное число параллельно соединённых модулей — 40.
- Поддержка протоколов PMBus и CANBus.
- Встроенное интеллектуальное управление скоростью вентиляторов.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Конструкция ориентирована на соответствие требованиям SEMI F47.
Области применения
- Промышленная автоматизация.
- Системы распределённой архитектуры электропитания.
- Беспроводные и телекоммуникационные решения.
- Резервированные системы электропитания.
- Масштабные системы DC UPS и аварийного резервного питания.
- Зарядные станции для электроскутеров и электротранспорта.
- Системы очистки сточных вод.
- Электролизные системы.
Описание
NCP-3200-24 — это двухфункциональный стоечный AC/DC модуль питания мощностью 3,2 кВт, совмещающий функции импульсного источника питания и зарядного устройства. Устройство выполнено в низкопрофильном 1U исполнении и характеризуется высокой удельной мощностью до 37 Вт/дюйм³. Модуль работает от входного напряжения 90…264 В переменного тока и ориентирован на наиболее востребованные в промышленности значения выходного постоянного напряжения.

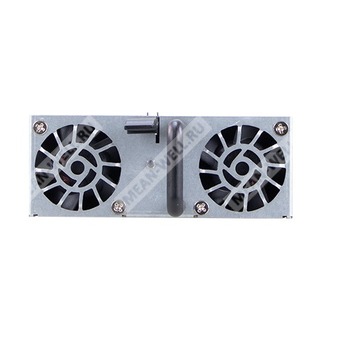

Охлаждение осуществляется встроенными вентиляторами постоянного тока с регулированием скорости вращения, что обеспечивает работу при температуре окружающей среды до 70°C. Серия обеспечивает гибкость интеграции благодаря поддержке международных интерфейсов PMBus и CANBus для промышленного управления и контроля источников питания, а также может применяться совместно с интеллектуальным контроллером CMU2. Поддерживаются активное распределение тока, дистанционное включение и выключение, вспомогательное питание, аварийная сигнализация и другие сервисные функции.
Режим источника питания по умолчанию
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение, заводская установка | 24 В |
| Номинальный выходной ток, заводская установка | 133 А |
| Диапазон выходного тока | 0…133 А |
| Максимальная выходная мощность | 3192 Вт |
| Пульсации и шум, максимум | 300 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 23,5…30 В |
| Точность установки выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска, нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания, типовое | 16 мс при 230 В AC и 70% нагрузки; 8 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC; 127…400 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности, типовой | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовой | 93,5% |
| Пусковой ток, типовой | 55 А при холодном старте и 230 В AC |
| Ток утечки | < 2 мА при 230 В AC |
| Потребляемый ток по входу AC, типовой | 17 А при 230 В AC |
Защиты и функциональные параметры
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105…115% от номинального тока |
| Режим защиты от перегрузки | Ограничение по постоянному току, отключение выходного напряжения через 5 с; после снижения выходного напряжения требуется повторное включение питания для восстановления |
| Защита от перенапряжения | 31,5…37,5 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Программирование выходного напряжения | Допустима регулировка в пределах 50…125% от номинального выходного напряжения |
| Программирование уровня постоянного тока | Допустима регулировка в пределах 20…100% от номинального тока |
| Дистанционное включение и выключение | Электрическим сигналом или сухим контактом; включение — замыкание, выключение — размыкание |
| Удалённая компенсация падения напряжения | До 0,5 В на проводах нагрузки |
| Распределение тока | Активное, до 10 стоечных полок DHP-1UT-B, максимум 40 модулей параллельно |
| Вспомогательное питание | 5 В при 0,3 А, допуск ±10%, пульсации 150 мВ пик-пик; 12 В при 0,8 А, допуск ±10%, пульсации 450 мВ пик-пик |
| Сигналы аварийной сигнализации | Изолированные TTL-выходы T-Alarm, AC-OK и DC-OK |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; конструкция с учётом AS/NZS62368.1 |
| Электрическая прочность изоляции вход-выход | 3 кВ AC |
| Электрическая прочность изоляции вход-земля | 2 кВ AC |
| Электрическая прочность изоляции выход-земля | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25°C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
| Эмиссия помех, кондуктивные | BS EN/EN55032, класс B |
| Эмиссия помех, излучаемые | BS EN/EN55032, класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, 2 кВ линия-линия, 4 кВ линия-земля |
| Устойчивость к кондуктивным ВЧ-помехам | BS EN/EN61000-4-6, уровень 3 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Дополнительное указание | Конструкция ориентирована на SEMI F47 при 200 В AC |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | не менее 510,5 тыс. ч по Telcordia SR-332 (Bellcore); не менее 45,8 тыс. ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 325,8 × 107 × 41 мм |
| Высота корпуса | 41 мм, 1U |
| Масса | 2,3 кг |
| Упаковка | 4 шт., 10,2 кг, 1,09 куб. фута |
Режим зарядного устройства
Режим зарядного устройства доступен для исполнения 24 В и выбирается по PMBus, CANBus или через SBP-001. По умолчанию устройство работает как источник питания.
Параметры зарядного режима
| Параметр | Значение |
| Напряжение форсированного заряда, значение по умолчанию | 28,8 В |
| Напряжение буферного заряда, значение по умолчанию | 27,6 В |
| Постоянный ток заряда, значение по умолчанию | 110 А |
| Рекомендуемая ёмкость аккумуляторной батареи | 330…1000 А·ч |
| Ток утечки от батареи, типовой | < 1,5 мА |
| Диапазон входного напряжения | 90…264 В AC; 127…400 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности, типовой | 0,97 при 230 В AC и полной нагрузке |
| КПД, типовой | 93% |
| Потребляемый ток по входу AC, типовой | 17 А при 230 В AC |
| Пусковой ток, типовой | 55 А при холодном старте и 230 В AC |
| Ток утечки | < 2 мА при 230 В AC |
| Защита от перенапряжения | 31,5…37,5 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное включение и выключение | Электрическим сигналом или сухим контактом; включение — замыкание, выключение — размыкание |
| Распределение тока | Активное, до 10 стоечных полок DHP-1UT-B, максимум 40 модулей параллельно |
| Вспомогательное питание | 5 В при 0,3 А, допуск ±10%, пульсации 150 мВ пик-пик; 12 В при 0,8 А, допуск ±10%, пульсации 450 мВ пик-пик |
| Сигналы аварийной сигнализации | Изолированные TTL-выходы T-Alarm, AC-OK и DC-OK |
| Рабочая температура | от -30 до +70°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50°C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004; конструкция с учётом AS/NZS62368.1 |
| Электрическая прочность изоляции вход-выход | 3 кВ AC |
| Электрическая прочность изоляции вход-земля | 2 кВ AC |
| Электрическая прочность изоляции выход-земля | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25°C, 70% RH |
| MTBF | не менее 510,5 тыс. ч по Telcordia SR-332 (Bellcore); не менее 45,8 тыс. ч по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 325,8 × 107 × 41 мм |
| Масса | 2,3 кг |
| Упаковка | 4 шт., 10,2 кг, 1,09 куб. фута |
Алгоритмы заряда
Устройство пригодно для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM, а также для литий-ионных аккумуляторов, включая литий-железо-фосфатные и литий-марганцевые системы.
Встроенные кривые заряда для 24 В исполнения
| Тип кривой | Ток заряда | Напряжение форсированного заряда | Напряжение буферного заряда |
| 2-стадийная, по умолчанию, программируемая | 110 А | 28,8 В | Не применяется |
| 2-стадийная для Gel | 110 А | 28,0 В | Не применяется |
| 2-стадийная для flooded | 110 А | 28,4 В | Не применяется |
| 2-стадийная для AGM | 110 А | 29,0 В | Не применяется |
| 3-стадийная, по умолчанию, программируемая | 110 А | 28,8 В | 27,6 В |
| 3-стадийная для Gel | 110 А | 28,0 В | 27,2 В |
| 3-стадийная для flooded | 110 А | 28,4 В | 26,8 В |
| 3-стадийная для AGM | 110 А | 29,0 В | 27,0 В |
Светодиодная индикация
Индикация в режиме источника питания
| Индикация | Состояние |
| Зелёный | Нормальная работа источника питания |
| Красный постоянный | Аварийное состояние: защита от перегрева, перегрузка, отказ вентилятора |
| Красный мигающий | Внутренняя температура достигла 60°C, устройство продолжает работать без перехода в защиту от перегрева; одновременно формируется аварийный сигнал через PMBus/CANBus |
Индикация в режиме зарядного устройства
| Индикация | Состояние |
| Зелёный | Буферный заряд, стадия 3 |
| Оранжевый | Заряд, стадия 1 или стадия 2 |
| Красный постоянный | Аварийное состояние: защита от перегрева, перегрузка, отказ вентилятора, превышение времени заряда |
| Красный мигающий | Внутренняя температура достигла 60°C, устройство продолжает работать без перехода в защиту от перегрева; одновременно формируется аварийный сигнал через PMBus/CANBus |
Программирование выходных параметров
Программирование выходного напряжения
| Параметр | Значение |
| Вход управления | PV |
| Режим | Дистанционная подстройка выходного напряжения внешним напряжением |
| Диапазон для NCP-3200-24 | 50…125% от номинального, то есть примерно 12…30 В |
| Опорное значение 100% | 24 В |
Программирование уровня постоянного тока
| Параметр | Значение |
| Вход управления | PC |
| Режим | Дистанционная подстройка ограничения тока внешним напряжением |
| Диапазон | 20…100% от номинального тока |
| Опорное значение 100% | 133 А |
| Особенность | При установке тока на значительно более низкий уровень в режиме стабилизации тока возможно увеличение амплитуды пульсаций тока |
| Ограничение | Выходная мощность не должна превышать максимальное номинальное значение |
| Дополнительное условие защиты | Выход отключается, если выходное напряжение ниже 80% от установленного значения более 5 с; восстановление после повторного включения питания |
Компенсация падения напряжения
| Параметр | Значение |
| Удалённое измерение | Для моделей 24 В и 48 В в режиме источника питания |
| Максимальная компенсация | До 0,5 В на проводах нагрузки |
| Подключение | +S к положительному выводу нагрузки, -S к отрицательному выводу нагрузки |
| Требование | Провода измерения рекомендуется скручивать попарно для снижения наводок |
| Локальное измерение | При неиспользовании удалённого измерения выводы +S и -S должны быть подключены соответственно к +V(signal) и -V(signal) |
Дистанционное включение и выключение
| Условие между Remote ON-OFF и +5V-AUX | Состояние устройства |
| Замкнуто | Включено |
| Разомкнуто | Выключено |
Коммуникационные интерфейсы
| Интерфейс | Параметры |
| PMBus | Поддержка PMBus Rev. 1.1, максимальная скорость шины 100 кГц, чтение информации, мониторинг состояния, подстройка выхода |
| CANBus | Поддержка CAN 2.0B, максимальная скорость шины 250 кГц, чтение информации, мониторинг состояния, подстройка выхода |
Сигналы состояния и аварий
| Сигнал | Логический высокий уровень | Логический низкий уровень |
| DC-OK в режиме источника питания | Выходное напряжение ≤ 77% ±5% | Выходное напряжение ≥ 80% ±5% |
| DC-OK в режиме зарядного устройства | Выходное напряжение ≤ 66% ±5% | Выходное напряжение ≥ 67% ±5% |
| AC-OK | Входное напряжение ≥ 87 В действующего значения | Входное напряжение ≤ 75 В действующего значения |
| T-ALARM | Отключение по перегреву или отказ вентилятора | Нормальная работа |
Параллельная работа
Поддерживается активное распределение тока при параллельной работе до 10 стоечных полок. Максимальное суммарное количество параллельно соединённых модулей — 40. Для исполнения NCP-3200-24 применяется 19-дюймовая стоечная полка DHP-1UT-B, рассчитанная на установку четырёх модулей NCP-3200-24.

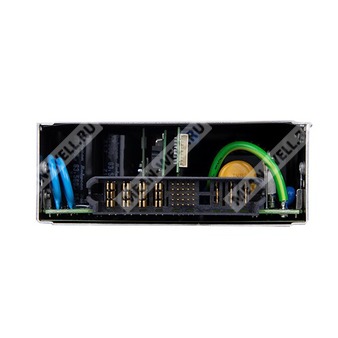

Назначение выводов разъёма
| Номер вывода | Функция | Описание |
| 1, 2 | -V | Отрицательный выходной вывод |
| 3, 4 | +V | Положительный выходной вывод |
| 5 | +12V-AUX | Вспомогательный выход 10,8…13,2 В относительно GND-AUX, максимальный ток 0,8 А, встроенные OR-ing диоды, не управляется Remote ON/OFF |
| 6 | +5V-AUX | Вспомогательный выход 4,5…5,5 В относительно GND-AUX, максимальный ток 0,3 А, встроенные OR-ing диоды, не управляется Remote ON/OFF |
| 7 | GND-AUX | Общий провод вспомогательных выходов, изолирован от силовых выходов |
| 8 | AC-OK | Сигнал состояния входного напряжения |
| 9 | T-ALARM | Сигнал температурной аварии или отказа вентилятора |
| 10, 24 | NC | Резерв |
| 11 | SCL или CANL | Линия тактирования PMBus или линия данных CANBus |
| 12 | SDA или CANH | Линия данных PMBus или линия данных CANBus |
| 13 | Remote ON-OFF | Дистанционное включение и выключение |
| 14 | DC-OK | Сигнал контроля уровня выходного напряжения |
| 15, 16 | DA, DB | Дифференциальный цифровой сигнал для параллельного управления |
| 17 | PC | Вход программирования уровня постоянного тока |
| 18, 19, 20, 21 | A2, A3, A4, A5 | Адресные линии интерфейса PMBus/CANBus для стоечной системы |
| 22, 23 | A0, A1 | Адресные линии интерфейса PMBus/CANBus для стоечных выпрямителей |
| 25 | PV | Вход программирования выходного напряжения |
| 26 | -V(signal) | Сигнальный отрицательный вывод для локального измерения и опорных функций; напрямую к нагрузке не подключается |
| 27 | -S | Отрицательный вывод удалённого измерения для модели 24 В в режиме источника питания |
| 28 | +S | Положительный вывод удалённого измерения для модели 24 В в режиме источника питания |
| 29 | +V(signal) | Сигнальный положительный вывод для локального измерения; напрямую к нагрузке не подключается |
| 30 | FG | Защитное заземление по входу AC |
| 31 | AC/N | Сетевой нейтральный провод |
| 32 | AC/L | Сетевой фазный провод |
Примечания
- Если требуется изменение спецификации зарядного режима под конкретный тип аккумуляторной батареи, необходимо согласование с производителем батареи и изготовителем источника питания.
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно.
- При переменной нагрузке или параллельной работе пульсации выходного напряжения при малой нагрузке могут превышать нормируемые значения; при нагрузке свыше 5% уровень возвращается к норме.
- Допуск по выходному напряжению включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При пониженном входном напряжении может требоваться дерейтинг; необходимо учитывать соответствующую кривую снижения мощности.
- КПД указан для режима измерения при 75% нагрузки.
- При использовании сигнала PV для регулировки выходного напряжения в отдельных режимах работы уровень пульсаций выходного напряжения может незначительно превысить нормируемое значение.
- Выход отключается, если выходное напряжение остаётся ниже 80% от установленного значения более 5 секунд; восстановление производится повторным включением питания.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования; проверка электромагнитной совместимости конечного изделия должна выполняться повторно в составе аппаратуры.
- При эксплуатации на высоте более 2000 м допустимая температура окружающей среды снижается на 5°C на каждые 1000 м для моделей с вентиляторным охлаждением.
- Для зарядного режима рекомендуемый диапазон ёмкости батареи 330…1000 А·ч является рекомендацией изготовителя; предельный ток заряда следует согласовывать с производителем аккумуляторов.
- Для настройки параметров кривой заряда требуется программатор SBP-001 и персональный компьютер.
- По умолчанию устройство работает в режиме источника питания; перевод в режим зарядного устройства осуществляется по PMBus, CANBus или через SBP-001.
