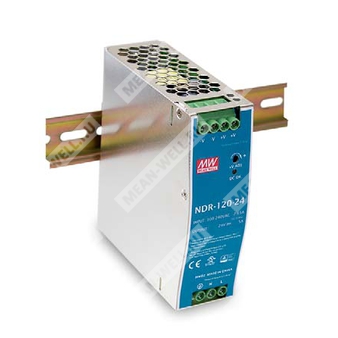

NDR-120-12 - одно выходной промышленный источник питания 12 В 120 Вт на DIN рейку для систем промышленной автоматики и электропитания оборудования.
Расшифровка партномера
| Элемент партномера | Значение |
| NDR | Серия одно выходных промышленных источников питания на DIN рейку |
| 120 | Номинальная выходная мощность 120 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Описание
NDR-120 представляет собой экономичный тонкопрофильный источник питания мощностью 120 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Ширина корпуса составляет 40 мм, что обеспечивает экономию монтажного пространства внутри шкафов и распределительных устройств. Вся серия рассчитана на универсальный вход переменного тока в полном диапазоне и соответствует требованиям по гармоническим составляющим тока.
Источник питания выполнен в металлическом корпусе, улучшающем теплоотвод. При КПД до 89% серия способна работать в диапазоне температур окружающей среды от минус 20 до плюс 70 градусов Цельсия при естественной конвекции воздуха. Реализован режим ограничения тока постоянного уровня при перегрузке, что позволяет использовать изделие в цепях с индуктивным и емкостным характером нагрузки. Наличие комплекса защит и отраслевых сертификаций делает устройство пригодным для применения в промышленной аппаратуре управления.
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Охлаждение за счет естественной конвекции воздуха
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Соответствие требованиям для промышленного оборудования управления
- Промышленный уровень устойчивости к электромагнитным воздействиям
- 100% выходной контроль при полной нагрузке
Области применения
- Системы промышленного управления
- Оборудование для производства полупроводников
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0...10 А |
| Номинальная выходная мощность | 120 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 12...14 В |
| Допуск по выходному напряжению | ±2.0% |
| Линейная стабилизация | ±0.5% |
| Стабилизация по нагрузке | ±1.0% |
| Время запуска, нарастания | 1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 10 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Пояснение по входу постоянного тока | Работа от входа DC возможна при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон входной частоты | 47...63 Гц |
| КПД типовой | 85.5% |
| Потребляемый ток от сети типовой | 2.25 А при 115 В AC; 1.3 А при 230 В AC |
| Пусковой ток типовой | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянного уровня, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 14...17 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0.5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 градусах Цельсия и 70% RH |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN61204-3; уровень тяжелой промышленности; EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0.03%/°C в диапазоне 0...50 °C |
| Вибрация | Компонент: 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Надежность и конструктивные данные
| Параметр | Значение |
| MTBF | 2636.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 453.3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 x 125.2 x 113.5 мм |
| Масса | 0.6 кг |
| Упаковка | 20 шт.; 13 кг; 1.0 куб. фут |
| Ширина корпуса | 40 мм |
| Исполнение корпуса | Металлический корпус |
| Монтаж | На DIN рейку TS35/7.5 или TS35/15 |
| Рабочая частота преобразования | 70 кГц |
Подключение и механические данные
| Клеммная колодка | Вывод | Назначение |
| TB1 | 1 | FG |
| TB1 | 2 | AC/N или DC- |
| TB1 | 3 | AC/L или DC+ |
| TB2 | 1, 2 | Выход DC -V |
| TB2 | 3, 4 | Выход DC +V |
Монтаж и установочные указания
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15. Для стабильной работы при длительной эксплуатации на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Характер работы по нагрузке
Серия рассчитана на работу при естественном охлаждении. При пониженных входных напряжениях может потребоваться снижение допустимой выходной мощности. Для модели 12 В при питании от 115 В AC действует дополнительное снижение нагрузки в верхней части температурного диапазона. Эксплуатация на высоте более 2000 м требует температурного дерейтинга 3.5 °C на каждые 1000 м для моделей без вентилятора.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности составляют 40 мм сверху, 20 мм снизу, 5 мм слева и справа. При наличии рядом источника тепла рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение выходной мощности. Необходимо учитывать кривую дерейтинга.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора применяется температурный дерейтинг 3.5 °C на каждые 1000 м, для моделей с вентилятором 5 °C на каждые 1000 м.
