NDR-120-24
NDR-120-24 - однофазный промышленный источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 24 В.
Общее описание

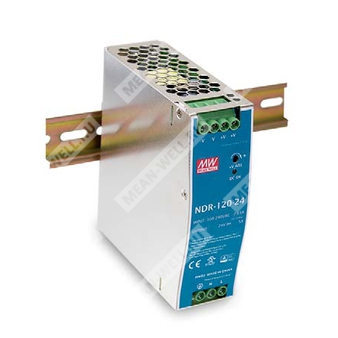

NDR-120-24 представляет собой экономичный узкий источник питания мощностью 120 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Исполнение корпуса шириной 40 мм обеспечивает экономию монтажного пространства внутри шкафов и распределительных устройств.
Серия NDR-120 рассчитана на универсальный вход переменного тока в полном диапазоне от 90 до 264 В AC, а также допускает питание постоянным током 127...370 В DC. Изделие соответствует требованиям по гармоническим составляющим тока и предназначено для применения в промышленной автоматике, системах управления и другом промышленном оборудовании.
Металлический корпус улучшает тепловой режим и отвод тепла. При типовом КПД 88% источник питания способен работать в диапазоне температур окружающей среды от -20 до +70 °C при естественной конвекции воздуха. Для защиты от перегрузки реализован режим ограничения тока с постоянным током, что делает устройство пригодным для питания индуктивных и емкостных нагрузок.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией воздуха.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Соответствие требованиям для промышленного управляющего оборудования по UL 508.
- Промышленный уровень устойчивости к электромагнитным воздействиям по BS EN/EN61000-6-2 и BS EN/EN50082-2.
- 100% прогон при полной нагрузке.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Расшифровка партномера
| Элемент обозначения | Значение |
| NDR | Наименование серии источников питания на DIN рейку |
| 120 | Номинальная выходная мощность 120 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Выходные параметры
| Параметр | Значение для NDR-120-24 |
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0...5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 24...28 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, время нарастания | 1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение для NDR-120-24 |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Примечание по входу постоянного тока | Работа от постоянного тока возможна при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон входной частоты | 47...63 Гц |
| Типовой КПД | 88% |
| Типовой входной ток | 2,25 А при 115 В AC; 1,3 А при 230 В AC |
| Типовой пусковой ток | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Защиты
| Параметр | Значение для NDR-120-24 |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения причины перегрузки |
| Защита от перенапряжения | 29...33 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение для NDR-120-24 |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение для NDR-120-24 |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: >100 МОм / 500 В DC / 25 °C / 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Электромагнитная устойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3, уровень для тяжелой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение для NDR-120-24 |
| MTBF | 2636,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 453,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 x 125,2 x 113,5 мм |
| Масса | 0,6 кг |
| Упаковка | 20 шт.; 13 кг; 1,0 куб. фут |
Механическое исполнение и подключение
Источник питания выполнен в корпусе Case No. 992D и предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
| Клеммная колодка | Номер вывода | Назначение |
| TB1 | 1 | FG, защитное заземление |
| TB1 | 2 | AC/N или DC - |
| TB1 | 3 | AC/L или DC + |
| TB2 | 1, 2 | Выход DC -V |
| TB2 | 3, 4 | Выход DC +V |
На лицевой панели предусмотрены индикация DC OK и подстроечный элемент +V ADJ. для регулировки выходного напряжения.
Функциональная структура
Структурно источник питания включает входной EMI-фильтр и выпрямитель, силовой преобразователь, выходной выпрямитель и фильтр, а также узлы контроля и защиты: защиту от перегрузки, перегрева, перенапряжения и сверхтока. Частота преобразования составляет 70 кГц.
Характеристики снижения мощности
При вертикальном монтаже полная нагрузка допустима в широком диапазоне температур, однако при повышении температуры свыше примерно 50 °C требуется снижение нагрузки. Для версии 24 В и при питании 230 В AC полная нагрузка сохраняется до 50 °C, после чего нагрузка снижается и к 70 °C составляет около 50%.
По входному напряжению статическая характеристика показывает возможность работы с полной нагрузкой в диапазоне примерно от 100 до 264 В AC. При 90 В AC допустимая нагрузка снижена примерно до 90%.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную точность установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который должен устанавливаться в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение мощности. Необходимо учитывать кривую снижения мощности.
- При эксплуатации на высоте более 2000 м для моделей без вентилятора требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м, а для моделей с вентилятором — на 5 °C на каждые 1000 м.
