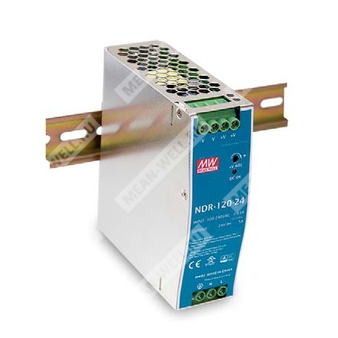

NDR-120-48 - однофазный промышленный импульсный источник питания на DIN рейку с выходом 48 В постоянного тока и мощностью 120 Вт.
Назначение
NDR-120-48 представляет собой источник питания серии NDR-120 в узком корпусе шириной 40 мм для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Компонент предназначен для преобразования сетевого переменного напряжения или постоянного входного напряжения в стабилизированное выходное напряжение 48 В постоянного тока для систем промышленного управления, автоматизации и электромеханической аппаратуры.
Расшифровка партномера
| Элемент партномера |
Значение |
| NDR |
Серия однофазных промышленных источников питания на DIN рейку |
| 120 |
Номинальная выходная мощность 120 Вт |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет естественной воздушной конвекции.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Соответствие требованиям UL 508 для промышленного управляющего оборудования.
- Уровень промышленной помехоустойчивости по BS EN/EN61000-6-2 и BS EN/EN50082-2.
- 100% прогон при полной нагрузке.
- Металлический корпус с улучшенным теплоотводом.
- Работа в широком диапазоне температур окружающей среды.
- Режим ограничения постоянным током при перегрузке, пригодный для индуктивных и емкостных нагрузок.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
NDR-120-48 является экономичным источником питания мощностью 120 Вт в узком исполнении для монтажа на DIN рейку. Конструкция адаптирована для установки на монтажные рейки TS-35/7.5 или TS-35/15. Ширина корпуса составляет 40 мм, что позволяет экономить пространство внутри шкафов и распределительных систем.
Серия использует полный диапазон входного переменного напряжения от 90 до 264 В и соответствует требованиям BS EN/EN61000-3-2 по гармоническим составляющим тока. Металлический корпус улучшает рассеивание мощности. При типовом КПД до 89% источник питания способен работать в диапазоне температур окружающей среды от -20 до +70 °C при естественной конвекции воздуха.
Источник питания оснащен режимом ограничения постоянным током для защиты от перегрузки, что обеспечивает пригодность для различных индуктивных и емкостных применений. Наличие полного набора защитных функций и профильных сертификатов делает NDR-120-48 пригодным для использования в промышленной аппаратуре.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
2,5 А |
| Диапазон выходного тока |
0...2,5 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установки и нарастания |
1200 мс, 60 мс при 230 В переменного тока; 2500 мс, 60 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания |
16 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока; 127...370 В постоянного тока |
| Примечание по входу постоянного тока |
Работа от постоянного тока возможна при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон входной частоты |
47...63 Гц |
| Типовой КПД |
89% |
| Типовой входной ток |
2,25 А при 115 В переменного тока; 1,3 А при 230 В переменного тока |
| Типовой пусковой ток |
20 А при 115 В переменного тока; 35 А при 230 В переменного тока |
| Ток утечки |
менее 1 мА при 240 В переменного тока |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения |
56...65 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Параметры безопасности и электромагнитной совместимости
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
| Эмиссия электромагнитных помех |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к электромагнитным воздействиям |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN50082-2, BS EN/EN61204-3, уровень тяжелой промышленности, EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-20...+70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2636,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 453,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 125,2 x 113,5 мм |
| Масса |
0,6 кг |
| Упаковка |
20 шт.; 13 кг; 1,0 куб. фут |
Механическое исполнение и подключение
| Параметр |
Значение |
| Исполнение корпуса |
Корпус No. 992D |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Ширина корпуса |
40 мм |
Назначение клемм
| Клеммная колодка |
Номер вывода |
Назначение |
| TB1 |
1 |
Защитное заземление |
| TB1 |
2 |
Вход AC/L или DC + |
| TB1 |
3 |
Вход AC/N или DC - |
| TB2 |
1, 2 |
Выход -V |
| TB2 |
3, 4 |
Выход +V |
Дополнительные сведения по конструкции
| Параметр |
Значение |
| Индикация |
Светодиод DC OK |
| Подстройка выходного напряжения |
Регулятор +V ADJ. |
| Частота преобразования |
70 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по электромагнитной совместимости.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может требоваться снижение допустимой нагрузки. Для уточнения следует использовать кривую снижения нагрузки.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором - на 5 °C на каждые 1000 м.
