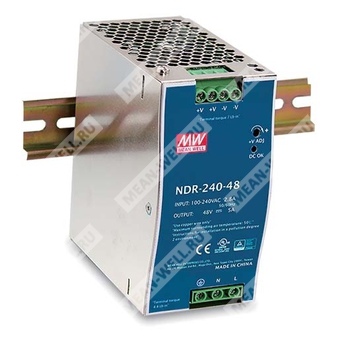

NDR-240-48 - промышленный одноканальный AC/DC источник питания мощностью 240 Вт на DIN рейку с номинальным выходом 48 В.
NDR-240-48 представляет собой источник питания серии NDR-240 в узком корпусе для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования переменного или постоянного входного напряжения в стабилизированное постоянное выходное напряжение 48 В и ориентировано на применение в промышленной автоматике, системах управления, электромеханическом оборудовании и смежных областях.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| NDR |
Серия промышленных одноканальных источников питания для установки на DIN рейку |
| 240 |
Номинальная выходная мощность 240 Вт |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная функция активной коррекции коэффициента мощности.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Соответствие требованиям для промышленного оборудования управления.
- Промышленный уровень устойчивости к электромагнитным воздействиям.
- Металлический корпус с улучшенным отводом тепла.
- Режим ограничения тока при перегрузке, пригодный для индуктивных и емкостных нагрузок.
- Полный диапазон входного напряжения 90...264 В переменного тока.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханические системы.
Описание
NDR-240-48 относится к экономичной серии узких источников питания мощностью 240 Вт для монтажа на DIN рейку TS35/7.5 или TS35/15. Ширина корпуса составляет 63 мм, что позволяет экономить место внутри шкафа. Вся серия использует полный диапазон входного напряжения от 90 до 264 В переменного тока и соответствует требованиям BS EN/EN61000-3-2 по гармоническим составляющим тока.
Источник питания выполнен в металлическом корпусе, повышающем эффективность рассеивания тепла. При типовом КПД до 90% устройство способно работать при температуре окружающей среды от минус 20 до плюс 70 °C в условиях естественной конвекции воздуха. Для защиты от перегрузки применяется режим постоянного ограничения тока. Совокупность защитных функций и сертификаций делает NDR-240-48 пригодным для промышленного применения.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
5 А |
| Диапазон выходного тока |
0...5 А |
| Номинальная выходная мощность |
240 Вт |
| Размах пульсаций и шума, максимум |
150 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
48...55 В |
| Допуск по выходному напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, нарастания |
3000 мс, 100 мс при 115 В AC и полной нагрузке; 1500 мс, 100 мс при 230 В AC |
| Время удержания, типовое |
22 мс при 115 В AC и полной нагрузке; 28 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности, типовой |
Более 0,98 при 115 В AC; более 0,95 при 230 В AC при полной нагрузке |
| КПД, типовой |
90% |
| Потребляемый ток по входу, типовой |
2,5 А при 115 В AC; 1,3 А при 230 В AC |
| Пусковой ток, типовой |
20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки |
Менее 1 мА при 240 В AC |
Защиты
| Вид защиты |
Параметры и режим работы |
| От перегрузки |
Срабатывание в диапазоне 105...130% от номинальной выходной мощности; режим постоянного ограничения тока; автоматическое восстановление после устранения перегрузки |
| От перенапряжения |
Порог 56...65 В; отключение выходного напряжения; восстановление после повторной подачи питания |
| От перегрева |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -20 до +70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, BSMI CNS14336-1, EAC TP TC 004, BIS IS13252(Part1): 2010/IEC 60950-1:2005 |
| Дополнительное одобрение |
KC K60950-1, только для исполнения 48 В |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% относительной влажности |
| Эмиссия электромагнитных помех |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS13438, KSC 9832 для исполнения 48 В |
| Устойчивость к электромагнитным воздействиям |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN61204-3; уровень для тяжелой промышленности; EAC TP TC 020; KSC 9835 для исполнения 48 В |
| Соответствие требованиям для промышленного электрооборудования машин |
Соответствует BS EN/EN60204-1 |
Надежность и прочие параметры
| Параметр |
Значение |
| MTBF |
1645,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 230,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
63 x 125,2 x 113,5 мм (Ш x В x Г) |
| Масса |
1 кг |
| Упаковка |
12 шт.; 13 кг; 1,22 куб. фута |
| Частота преобразования |
70 кГц |
Монтаж и механическое исполнение
| Параметр |
Значение |
| Тип монтажа |
На DIN рейку |
| Совместимые профили рейки |
TS35/7.5 или TS35/15 |
| Конструктивное исполнение |
Корпус No.979C |
| Материал корпуса |
Металлический корпус |
| Охлаждение |
Естественная конвекция воздуха |
Назначение выводов
Клеммная колодка TB1, вход
| Номер вывода |
Назначение |
| 1 |
Защитное заземление |
| 2 |
Вход AC/N или DC- |
| 3 |
Вход AC/L или DC+ |
Клеммная колодка TB2, выход
| Номер вывода |
Назначение |
| 1, 2 |
Выход постоянного тока -V |
| 3, 4 |
Выход постоянного тока +V |
Дерейтинг
По температуре окружающей среды: при вертикальной установке допускается работа с полной нагрузкой до 50 °C. В диапазоне 50...70 °C требуется снижение допустимой нагрузки, к 70 °C нагрузка снижается примерно до 50%.
По входному напряжению: в диапазоне 100...264 В при 60 Гц допускается 100% нагрузки. При 90 В допустимая нагрузка снижается примерно до 80%.
Примечания
- Если не указано иное, все параметры приведены для входного напряжения 230 В AC, номинальной нагрузки и температуры окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтинга.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Для работы на высоте более 2000 м требуется температурный дерейтинг 3,5 °C на каждые 1000 м для моделей без вентилятора.
- Некоторые модели могут поставляться без логотипа BIS.
