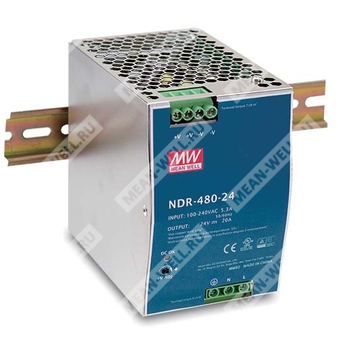

NDR-480-24 - промышленный одновыходной AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 24 В постоянного тока.
Назначение
NDR-480-24 представляет собой источник питания серии NDR-480 мощностью 480 Вт для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для питания систем промышленного управления, средств автоматизации, электромеханической аппаратуры и другого промышленного оборудования, требующего стабилизированного выхода 24 В постоянного тока при токе до 20 А.
Расшифровка партномера
| Элемент партномера |
Значение |
| NDR |
Серия промышленных источников питания для установки на DIN рейку |
| 480 |
Номинальная выходная мощность 480 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
| NDR-480-24 |
Одноканальный источник питания 24 В, 20 А, 480 Вт, на DIN рейку |
Особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет естественной конвекции воздуха.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Соответствие требованиям для промышленного контрольного оборудования.
- Испытание при 100% нагрузке.
- Металлический корпус для улучшенного отвода тепла.
- Режим ограничения тока при перегрузке, пригодность для индуктивных и емкостных нагрузок.
- КПД до 92.5%.
- Работа при температуре окружающей среды от минус 20 до плюс 70 °C при естественной конвекции с учетом кривой снижения мощности.
- Ширина корпуса 85.5 мм для экономии пространства в шкафу.
Области применения
- Промышленные системы управления.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
NDR-480-24 является экономичным узким источником питания мощностью 480 Вт для монтажа на DIN рейку TS35/7.5 или TS35/15. Корпус устройства имеет ширину 85.5 мм, что позволяет экономить пространство внутри шкафов управления. Вся серия поддерживает полный диапазон входного напряжения переменного тока от 90 до 264 В и соответствует требованиям BS EN/EN61000-3-2 по гармоническим составляющим тока.
Источник питания выполнен в металлическом корпусе, который повышает эффективность рассеяния мощности. При типовом КПД до 92.5% устройство может работать в диапазоне температур окружающей среды от минус 20 до плюс 70 °C в условиях естественной конвекции воздуха. Предусмотрен режим постоянного тока для защиты от перегрузки, что делает изделие пригодным для различных индуктивных и емкостных применений. Наличие полного набора защитных функций и соответствующих сертификатов делает NDR-480-24 конкурентоспособным решением для промышленного применения.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
20 А |
| Диапазон выходного тока |
0 ~ 20 А |
| Номинальная выходная мощность |
480 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24 ~ 28 В |
| Допуск по выходному напряжению |
±1.0% |
| Нестабильность по сети |
±0.5% |
| Нестабильность по нагрузке |
±1.0% |
| Время установления, нарастания |
1500 мс, 100 мс при 230 В AC; 3000 мс, 100 мс при 115 В AC при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0.98 при 115 В AC; PF > 0.94 при 230 В AC при полной нагрузке |
| Типовой КПД |
92.5% |
| Типовой входной ток |
4.8 А при 115 В AC; 2.4 А при 230 В AC |
| Типовой пусковой ток |
20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки |
менее 2 мА при 240 В AC |
Защиты
| Вид защиты |
Параметры и режим работы |
| Перегрузка |
105 ~ 130% от номинальной выходной мощности; режим ограничения постоянного тока, через 3 секунды устройство отключается; восстановление после повторного включения питания |
| Перенапряжение |
29 ~ 33 В; отключение выходного напряжения; восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Защита предусмотрена в составе комплекса защит |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от -20 до +70 °C, см. кривую снижения мощности |
| Рабочая влажность |
20 ~ 95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10 ~ 95% относительной влажности |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, IS13252(Part1)/IEC60950-1, кроме исполнения 48 В; соответствие BS EN/EN60204-1 |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0.5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS13438 Class B |
| Устойчивость к воздействию ЭМС |
Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN50082-2, EN61204-3; уровень для тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1041.6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 146.8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
85.5 x 125.2 x 128.5 мм |
| Масса |
1.5 кг |
| Упаковка |
8 шт.; 13 кг; 0.9 куб. фута |
Механическое исполнение и подключение
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15. Корпус: Case No.984D.
| Клеммная колодка |
Контакт |
Назначение |
| TB1 |
1 |
FG |
| TB1 |
2 |
AC/N или DC - |
| TB1 |
3 |
AC/L или DC + |
| TB2 |
1, 2 |
Выход постоянного тока +V |
| TB2 |
3, 4 |
Выход постоянного тока -V |
Функциональная структура
Структурно источник питания включает входной EMI-фильтр и выпрямители, узел PFC, силовой преобразователь, выпрямители и выходной фильтр, а также схемы контроля и защиты: UVP, OLP, OTP, OVP, OCP и цепь детектирования. Частота работы узла PFC составляет 85 кГц, частота ШИМ-преобразования — 65 кГц.
Снижение мощности
При вертикальном монтаже допустима работа с полной нагрузкой до примерно +50 °C. В диапазоне от +50 до +70 °C требуется линейное снижение допустимой нагрузки согласно кривой снижения мощности. По входному напряжению полная нагрузка обеспечивается примерно от 100 В AC до 264 В AC; в области около 90 В AC требуется снижение допустимой нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершенной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При длительной работе на полной мощности рекомендуется монтажный зазор 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение мощности. Для уточнения следует использовать кривую снижения мощности.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС для всей системы.
- Для высоты эксплуатации свыше 2000 м требуется температурное снижение характеристик 3.5 °C на каждые 1000 м для моделей без вентилятора.
