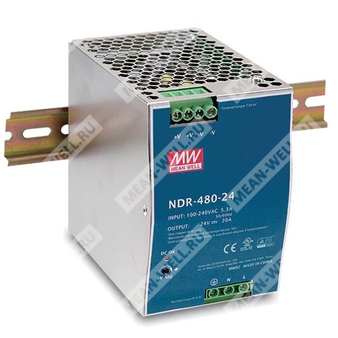

NDR-480-48 - промышленный одновыходной источник питания на DIN рейку мощностью 480 Вт с выходом 48 В постоянного тока.
NDR-480-48 представляет собой экономичный узкий источник питания серии NDR-480 для установки на DIN рейку TS35/7.5 или TS35/15. Исполнение с металлическим корпусом улучшает теплоотвод и обеспечивает работу при естественной конвекции. Модель рассчитана на универсальный вход переменного тока полного диапазона и предназначена для промышленного управления, заводской автоматизации и электромеханической аппаратуры.
Расшифровка партномера
| Фрагмент партномера | Значение |
| NDR | Серия промышленных однофазных источников питания на DIN рейку |
| 480 | Номинальная выходная мощность 480 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Особенности
- Универсальный вход переменного тока полного диапазона
- Встроенная активная коррекция коэффициента мощности
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Охлаждение за счет свободной конвекции воздуха
- Установка на DIN рейку TS35/7.5 или TS35/15
- Одобрение для промышленного оборудования управления по UL 508
- Промышленный уровень помехоустойчивости по BS EN/EN61000-6-2
- 100% прогон под полной нагрузкой
Области применения
- Системы промышленного управления
- Заводская автоматизация
- Электромеханическая аппаратура
Описание
Серия NDR-480 предназначена для монтажа на DIN рейки TS35/7.5 или TS35/15. Ширина корпуса 85,5 мм позволяет экономить место внутри шкафов управления. Вся серия поддерживает полный диапазон входного напряжения от 90 до 264 В переменного тока и соответствует требованиям BS EN/EN61000-3-2 по гармоническим составляющим тока.
Металлический корпус повышает эффективность рассеяния мощности. При КПД до 92,5% источник питания может работать при температуре окружающей среды от минус 20 до плюс 70 °C при естественной конвекции. Устройство оснащено режимом ограничения тока постоянного уровня для защиты от перегрузки, что делает его пригодным для питания индуктивных и емкостных нагрузок. Наличие полного набора защитных функций и соответствующих сертификатов для промышленной аппаратуры управления делает NDR-480-48 применимым в промышленной электронике и энергетических системах низкого напряжения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0...10 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 48...55 В |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установления, нарастания | 1500 мс, 100 мс при 230 В AC; 3000 мс, 100 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,94 при 230 В AC при полной нагрузке |
| КПД, типовое значение | 92,5% |
| Ток потребления, типовое значение | 4,8 А при 115 В AC; 2,4 А при 230 В AC |
| Пусковой ток, типовое значение | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 2 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянного уровня, отключение через 3 с, восстановление после повторного включения питания |
| Перенапряжение | 56...65 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибростойкость | Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж по IEC60068-2-6 |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, IS13252(Part1)/IEC60950-1, кроме исполнения 48 В; соответствует BS EN/EN60204-1 |
| Эмиссия ЭМП | Соответствие BS EN/EN55032, CISPR 32, BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, CNS13438 класс B |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, EN50082-2, EN61204-3, промышленный уровень, EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1041,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 146,8 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 85,5 × 125,2 × 128,5 мм |
| Масса | 1,5 кг |
| Упаковка | 8 шт., 13 кг, 0,9 куб. фута |
Монтаж и присоединение
| Параметр | Значение |
| Тип допустимой DIN рейки | TS35/7.5 или TS35/15 |
| Клеммная колодка TB1, вывод 1 | FG |
| Клеммная колодка TB1, вывод 2 | AC/N или DC- |
| Клеммная колодка TB1, вывод 3 | AC/L или DC+ |
| Клеммная колодка TB2, выводы 1, 2 | Выход DC +V |
| Клеммная колодка TB2, выводы 3, 4 | Выход DC -V |
| Индикация | DC OK |
| Подстройка | Подстроечный элемент +V ADJ |
Функциональная структура
Структурно источник питания включает входной фильтр электромагнитных помех и выпрямители, каскад активной коррекции коэффициента мощности, силовой ключевой преобразователь, выходные выпрямители и фильтр, а также контуры контроля перенапряжения, перегрузки, перегрева и пониженного напряжения. Частота узла PFC составляет 85 кГц, частота ШИМ-преобразователя — 65 кГц.
Зависимости снижения мощности
При вертикальном монтаже допускается работа с полной нагрузкой до 50 °C окружающей среды. В диапазоне от 50 до 70 °C требуется линейное снижение допустимой нагрузки, к 70 °C нагрузка снижается примерно до 50%.
По входному напряжению при 60 Гц полная нагрузка обеспечивается примерно от 100 до 264 В. В области 90 В допустимая нагрузка снижается примерно до 80%.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной параллельной емкостью 0,1 мкФ и 47 мкФ.
- Допуск включает начальную погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Для длительной работы на полной мощности рекомендуется монтажный зазор: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может требоваться снижение выходной мощности; следует учитывать кривую снижения мощности.
- Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС всей системы.
- Для высоты эксплуатации более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
