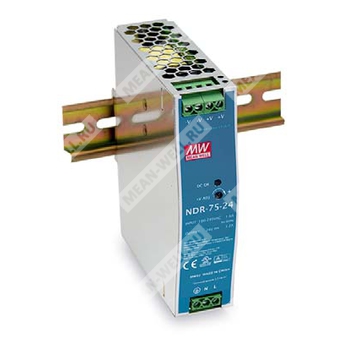

NDR-75-12 - однофазный AC/DC источник питания на DIN рейку с выходом 12 В для промышленной аппаратуры.
NDR-75-12 представляет собой экономичный узкий источник питания мощностью 75 Вт для установки на DIN рейку TS-35/7.5 или TS-35/15. Исполнение ориентировано на применение в шкафах автоматики, системах промышленного управления, производственном оборудовании и электромеханической аппаратуре. Источник имеет металлический корпус, естественное охлаждение, универсальный вход переменного тока полного диапазона и полный набор базовых защит.
Расшифровка партномера
| Элемент партномера | Значение |
| NDR | Серия однофазных промышленных источников питания на DIN рейку |
| 75 | Номинальная выходная мощность, класс 75 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Описание
Серия NDR-75 является экономичной линейкой узких 75-ваттных источников питания для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Ширина корпуса составляет 32 мм, что позволяет экономить пространство внутри шкафов и распределительных устройств.
Вся серия поддерживает универсальный вход переменного тока в диапазоне от 90 до 264 В и соответствует требованиям по гармоническим составляющим тока согласно BS EN/EN61000-3-2.
Источник выполнен в металлическом корпусе, улучшающем рассеяние мощности. При КПД до 89% для серии обеспечивается работа в диапазоне температуры окружающей среды от минус 20 до плюс 70 °C при естественной конвекции воздуха.
Устройство оснащено режимом ограничения тока при перегрузке, что делает его пригодным для работы с различными индуктивными и емкостными нагрузками. Наличие защитных функций и соответствующих сертификатов для промышленной аппаратуры управления делает NDR-75-12 применимым в составе промышленной электронной и электротехнической аппаратуры.
Особенности
- Универсальный вход переменного тока полного диапазона
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Охлаждение за счет естественной конвекции воздуха
- Установка на DIN рейку TS-35/7.5 или TS-35/15
- Соответствие UL 508 для промышленного управляющего оборудования
- Промышленный уровень устойчивости к электромагнитным воздействиям по BS EN/EN61000-6-2 и BS EN/EN50082-2
- 100% прогон при полной нагрузке
Области применения
- Системы промышленного управления
- Оборудование для полупроводникового производства
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0 ... 6,3 А |
| Номинальная выходная мощность | 75,6 Вт |
| Пульсации и шум, максимум | 80 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 12 ... 14 В |
| Допуск по выходному напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления и нарастания | 1200 мс, 60 мс при 230 В AC; 2000 мс, 60 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 60 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В AC; 127 ... 370 В DC |
| Работа от постоянного тока | Допускается при подключении к клеммам AC/L(+), AC/N(-) |
| Диапазон входной частоты | 47 ... 63 Гц |
| КПД, типовой | 85,5% |
| Потребляемый ток, типовой | 1,45 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ... 130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока по постоянному току, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 14 ... 17 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20 ... 95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10 ... 95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 50 °C |
| Вибрация | Для компонентов: 10 ... 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтажное исполнение соответствует IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2, BS EN/EN50082-2; BS EN/EN61204-3; уровень тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2757,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 486,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 32 × 125,2 × 102 мм (Ш × В × Г) |
| Масса | 0,51 кг |
| Упаковка | 28 шт.; 15,3 кг; 1,23 куб. фута |
Монтаж и подключение
Источник рассчитан на установку на DIN рейку TS35/7.5 или TS35/15. Для постоянной работы на полной мощности рекомендованы монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Назначение клемм
Клеммная колодка TB1
| Контакт | Назначение |
| 1 | FG, функциональное заземление |
| 2 | AC/L или DC+ |
| 3 | AC/N или DC- |
Клеммная колодка TB2
| Контакт | Назначение |
| 1, 2 | Выход DC -V |
| 3, 4 | Выход DC +V |
Конструктивные данные
| Параметр | Значение |
| Тип охлаждения | Естественная конвекция воздуха |
| Материал корпуса | Металлический корпус |
| Ширина корпуса | 32 мм |
| Монтажное исполнение | На DIN рейку |
| Индикация | Светодиод DC OK |
| Регулировка напряжения | Подстроечный элемент +V ADJ |
| Частота преобразования | 85 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, который должен устанавливаться в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Для монтажа при постоянной работе на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Следует учитывать кривую дерейтинга.
- При рабочей высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
