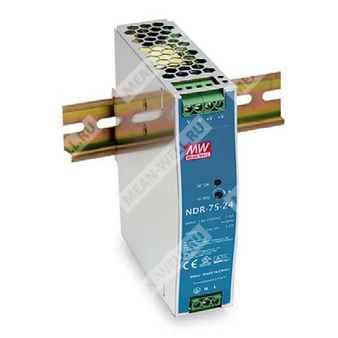

NDR-75-48 - однофазный одновыходной промышленный источник питания переменного и постоянного тока на DIN рейку для формирования стабилизированного напряжения 48 В.
Описание
NDR-75-48 представляет собой источник питания серии NDR-75 мощностью 75 Вт в узком корпусе для установки на монтажную DIN рейку TS-35/7.5 или TS-35/15. Исполнение ориентировано на промышленное применение, где требуется компактное решение с естественным охлаждением, широким диапазоном входного напряжения и стандартным набором защит.
Корпус шириной 32 мм обеспечивает экономию пространства внутри шкафов и распределительных устройств. Металлическое исполнение улучшает отвод тепла и позволяет устройству работать при температуре окружающей среды от минус 20 до плюс 70 градусов Цельсия при естественной конвекции воздуха. Источник питания поддерживает универсальный вход переменного тока от 90 до 264 В, а также допускает питание постоянным током в диапазоне 127...370 В.
Для защиты при перегрузке применяется режим ограничения тока с автоматическим восстановлением после устранения аварийного состояния. Реализованы также защиты от короткого замыкания, перенапряжения и перегрева. Изделие сертифицировано для промышленного оборудования и соответствует требованиям по электромагнитной совместимости для промышленной среды.
Особенности
- Универсальный вход переменного тока, полный диапазон входных напряжений.
- Возможность работы от входа постоянного тока.
- Одно выходное напряжение 48 В постоянного тока.
- Выходная мощность 76,8 Вт.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Охлаждение за счет естественной конвекции воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Металлический корпус для улучшенного теплоотвода.
- Светодиодная индикация исправного выходного состояния DC OK.
- Регулировка выходного напряжения.
- Соответствие промышленным стандартам безопасности и ЭМС.
- 100% прогон при полной нагрузке.
Области применения
- Промышленные системы управления.
- Оборудование полупроводникового производства.
- Системы заводской автоматизации.
- Электромеханическая аппаратура.
Расшифровка партномера
| Элемент партномера | Значение |
| NDR | Серия однофазных промышленных источников питания на DIN рейку |
| 75 | Номинальная выходная мощность серии 75 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 1,6 А |
| Диапазон тока | 0...1,6 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 48...55 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, типовое | 1200 мс при 230 В AC, 2000 мс при 115 В AC, полная нагрузка |
| Время нарастания, типовое | 60 мс при 230 В AC, 60 мс при 115 В AC, полная нагрузка |
| Время удержания, типовое | 60 мс при 230 В AC, 12 мс при 115 В AC, полная нагрузка |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 127...370 В DC |
| Подключение входа постоянного тока | Через клеммы AC/L как плюс и AC/N как минус |
| Диапазон частоты входной сети | 47...63 Гц |
| КПД, типовой | 89% |
| Входной ток, типовой | 1,45 А при 115 В AC; 0,9 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 35 А при 230 В AC |
| Ток утечки | менее 1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 56...65 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания | Поддерживается в составе функций защиты серии |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -20 до +70 °C |
| Рабочая влажность | 20...95% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность хранения | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03% на °C в диапазоне 0...50 °C |
| Вибрация | Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж: соответствие IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL508, TUV BS EN/EN62368-1, EAC TP TC 004; соответствует BS EN/EN60204-1 |
| Электрическая прочность изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Эмиссия помех | Соответствие BS EN/EN55032 (CISPR32), BS EN/EN61204-3 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2 (BS EN/EN50082-2); BS EN/EN61204-3; уровень тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2757,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 486,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 32 × 125,2 × 102 мм |
| Масса | 0,51 кг |
| Упаковка | 28 шт., 15,3 кг, 1,23 куб. фута |
Конструкция и монтаж
| Параметр | Значение |
| Тип монтажа | На DIN рейку |
| Совместимая DIN рейка | TS35/7.5 или TS35/15 |
| Ширина корпуса | 32 мм |
| Материал корпуса | Металлический корпус |
| Охлаждение | Естественная конвекция воздуха |
| Индикация | Светодиод DC OK |
| Подстройка напряжения | Регулятор +V ADJ. |
Назначение выводов
Клеммный блок TB1
| Номер вывода | Назначение |
| 1 | Защитное заземление FG |
| 2 | AC/L или DC+ |
| 3 | AC/N или DC- |
Клеммный блок TB2
| Номер вывода | Назначение |
| 1, 2 | Выход постоянного тока -V |
| 3, 4 | Выход постоянного тока +V |
Функциональные сведения
Структурно источник питания содержит входной EMI фильтр и выпрямитель, силовой преобразователь, ШИМ-контроллер, выходной выпрямитель и фильтр, а также схемы контроля и защиты по перегрузке, перенапряжению и перегреву. Частота преобразования составляет 85 кГц.
Характеристики снижения нагрузки
Полная нагрузка допустима в широком диапазоне температур при вертикальной установке. По графику снижения нагрузки устройство работает при 100% нагрузки до приблизительно +50 °C, далее требуется дерейтинг. Для исполнения 12 В при питании от 115 В AC действует отдельная более жесткая кривая, к модели NDR-75-48 это не относится.
По входному напряжению полная нагрузка обеспечивается начиная примерно от 100 В AC до 264 В AC. Вблизи нижней границы диапазона 90 В AC требуется снижение допустимой нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную нестабильность и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в состав конечного оборудования. Конечное оборудование должно быть дополнительно подтверждено на соответствие требованиям по ЭМС.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать соответствующую кривую дерейтинга.
- Для высоты эксплуатации более 2000 м температура окружающей среды должна снижаться из расчета 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
