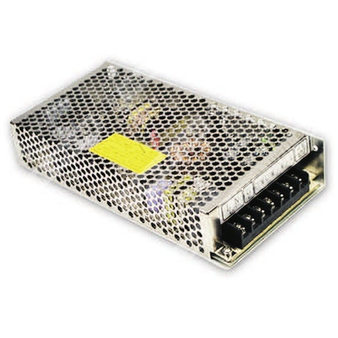

NED-100B - двухвыходной импульсный источник питания мощностью 100 Вт для промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера | Интерпретация |
| NED | Серия NED, двухвыходной источник питания Mean Well |
| 100 | Номинальная выходная мощность 100 Вт |
| B | Вариант исполнения с выходными напряжениями 5 В и 24 В |
Краткое описание
Источник питания серии NED-100 представляет собой импульсный AC/DC преобразователь с двумя независимыми выходами, предназначенный для питания промышленной электронной аппаратуры и систем автоматики. Модель NED-100B обеспечивает два выходных канала: 5 В и 24 В, с суммарной номинальной мощностью 100 Вт.
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции.
- Светодиодный индикатор наличия питания.
- Испытание на 100% нагрузке в режиме прогрева.
- Двухканальный выход питания.
Выходные параметры
| Параметр | Значение |
| Номер выхода | CH1, CH2 |
| Выходное напряжение CH1 | 5 В |
| Выходное напряжение CH2 | 24 В |
| Номинальный ток CH1 | 8 А |
| Номинальный ток CH2 | 2,5 А |
| Диапазон тока CH1 | 1–10 А |
| Диапазон тока CH2 | 0,3–3,5 А |
| Номинальная мощность | 100 Вт |
| Пульсации и шум, макс. | CH1: 80 мВ п-п; CH2: 200 мВ п-п |
| Диапазон регулировки напряжения CH1 | 4,75–5,5 В |
| Диапазон регулировки напряжения CH2 | 21,4–26,4 В |
| Допуск по напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, тип. | 2000 мс, 30 мс / 230 В AC |
| Время установки, тип. | 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 25 мс / 230 В AC |
| Время удержания, тип. | 20 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88–132 В AC / 176–264 В AC, выбирается переключателем |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 80% |
| Потребляемый переменный ток, тип. | 2 А / 115 В AC; 1,2 А / 230 В AC |
| Пусковой ток, тип. | холодный старт 45 А |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения CH1 | 5,75–6,75 В |
| Защита от перенапряжения CH2 | 27,6–32,4 В |
| Тип защиты от перенапряжения | Режим hiccup, автоматическое восстановление после устранения аварии |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) по выходу CH1 |
| Вибрация | 10–500 Гц, 2G, 10 мин / 1 цикл, по осям X, Y, Z, в течение 60 мин на каждой оси |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) Approved |
| Выдерживаемое напряжение | I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) Class B |
| Гармонические составляющие тока | Соответствие EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-1, light industry level, criteria A |
Прочие параметры
| Параметр | Значение |
| MTBF | 320,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 30 шт.; 17,5 кг; 0,97 куб. фут. |
| Частота преобразования | 55 кГц |
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4, 6 | Общий выход DC |
| 5 | Выход DC +V2 |
| 7 | Выход DC +V1 |
Структура изделия
Блок-схема изделия включает входной EMI-фильтр, выпрямитель и фильтр, узел коммутации мощности, узел контроля, цепи защиты от перегрузки и перенапряжения, а также два выходных выпрямительно-фильтрующих канала.
Характеристика по входному напряжению
При питании от 230 В AC допускается работа в полном диапазоне характеристик. При снижении входного напряжения до области 88–100 В AC наблюдается снижение допустимой нагрузки, согласно кривой зависимости нагрузки от входного напряжения.
Характеристика по температуре
Нагрузка допускается до 100% в области средних температур. При повышении температуры окружающей среды свыше 50 °C требуется снижение нагрузки; при 60 °C допустимая нагрузка составляет около 40–50% в зависимости от условий охлаждения.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Стабилизация по сети измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки по группе выходов.
- На выходе группы каналов допускается комбинированная суммарная нагрузка, не превышающая номинальную выходную мощность.
- Источником питания следует пользоваться как компонентом, предназначенным для встраивания в конечное изделие.
- Для проведения испытаний на ЭМС конечное изделие должно быть дополнительно проверено на соответствие требованиям ЭМС.
