NED-35A - двухканальный импульсный источник питания 35 Вт с универсальным входом переменного тока.
Назначение и особенности

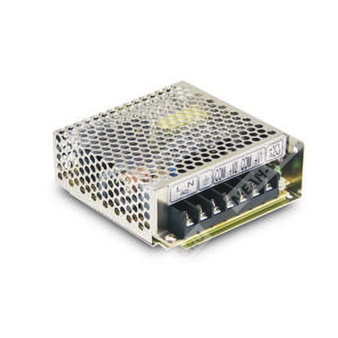

Источник питания NED-35A серии NED-35 предназначен для формирования двух независимых выходных напряжений постоянного тока с общей выходной мощностью до 35 Вт. Модель выполнена в компактном металлическом корпусе, рассчитана на естественное воздушное охлаждение и применение в промышленной аппаратуре.
Особенности:
- универсальный диапазон входного напряжения переменного тока;
- защиты от короткого замыкания, перегрузки и перенапряжения;
- охлаждение за счет свободной конвекции воздуха;
- испытание при 100% полной нагрузке;
- компактное исполнение для установки в составе оборудования;
- соответствие требованиям промышленного применения.
Расшифровка партномера
| Обозначение |
Расшифровка |
| NED |
Серия источников питания Mean Well NED |
| 35 |
Номинальная мощность 35 Вт |
| A |
Вариант исполнения с выходами 5 В и 12 В |
Выходные параметры
| Параметр |
Значение для NED-35A |
| Количество выходов |
2 |
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Номинальный ток выхода 1 |
4 А |
| Номинальный ток выхода 2 |
1 А |
| Диапазон тока выхода 1 |
0,5–5 А |
| Диапазон тока выхода 2 |
0,1–1,5 А |
| Номинальная мощность |
32 Вт |
| Пульсации и шум, максимум |
Выход 1: 80 мВ п-п; выход 2: 120 мВ п-п |
| Диапазон подстройки напряжения |
Выход 1: 4,75–5,5 В; выход 2: 10,5–13,2 В |
| Стабилизация по напряжению |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Время установки, тип. |
500 мс, 30 мс/230 В AC |
| Время удержания, тип. |
50 мс/230 В AC |
Входные параметры
| Параметр |
Значение для NED-35A |
| Диапазон входного напряжения |
85–264 В AC, 120–370 В DC |
| Диапазон частоты |
47–63 Гц |
| КПД, тип. |
78% |
| Входной ток, тип. |
0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. |
45 А при холодном старте |
| Ток утечки |
< 2 мА / 240 В AC |
Защиты
| Параметр |
Значение для NED-35A |
| Защита от перегрузки |
110–150% от номинальной выходной мощности; тип защиты Hiccup; автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
Выход 1: 5,75–6,75 В; защита с отключением и последующим включением для восстановления |
Условия эксплуатации и окружающей среды
| Параметр |
Значение для NED-35A |
| Рабочая температура |
−20…+60 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…45 °C) |
| Вибрация |
10–500 Гц, 2G; 10 мин/1 цикл; период 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр |
Значение для NED-35A |
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи |
Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2, -3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN61000-6-1, уровень для промышленной среды, критерий A |
Надежность, размеры и упаковка
| Параметр |
Значение для NED-35A |
| MTBF |
402,7 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
99 × 97 × 36 мм (Ш × Г × В) |
| Упаковка |
0,36 кг; 45 шт / 25,6 кг / 0,93 куб.фут |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT COM |
| 5 |
DC OUTPUT +V2 |
| 6 |
DC OUTPUT COM |
| 7 |
DC OUTPUT +V1 |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оканчивающейся конденсатором 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает установку, стабилизацию по линии и по нагрузке.
- Стабилизация по линии измеряется от низкого уровня сетевого напряжения к высокому и от низкой нагрузки к высокой нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки при постоянном сетевом напряжении.
- Каждый выход может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; конечное оборудование должно быть подтверждено на соответствие директивам ЭМС.
