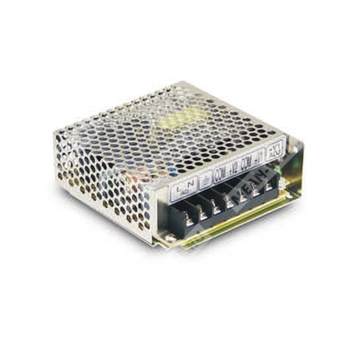

NED-35B - компактный двухвыходной импульсный источник питания 35 Вт для промышленной электроники и систем автоматики.
NED-35B — это двухканальный импульсный источник питания серии NED-35 с суммарной выходной мощностью 35 Вт. Модель предназначена для формирования двух стабилизированных выходных напряжений постоянного тока и относится к классу промышленных AC/DC преобразователей с универсальным сетевым входом.
Расшифровка партномера
| NED | Серия источников питания Mean Well NED |
| 35 | Номинальная выходная мощность 35 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Двухканальный выход постоянного тока.
Выход
| Модель | NED-35B |
| Выход 1 | 5 В |
| Выход 2 | 24 В |
| Номинальный ток канала 1 | 2,2 А |
| Номинальный ток канала 2 | 1 А |
| Диапазон тока канала 1 | 0,5–4 А |
| Диапазон тока канала 2 | 0,2–1,3 А |
| Номинальная мощность | 35 Вт |
| Пульсации и шум, максимум | 80 мВ p-p |
| Допуск выходного напряжения | Канал 1: 4,75–5,5 В; канал 2: 22,5–27,5 В |
| Регулировка выходного напряжения | Канал 1: ±2,0%; канал 2: ±6,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
Вход
| Диапазон входного напряжения | 85–264 В AC; 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 81% |
| Потребляемый ток переменного тока, тип. | 0,5 А при 230 В AC; 0,5 А при 115 В AC |
| Пусковой ток, тип. | 45 А при холодном старте |
| Ток утечки | <2 мА при 240 В AC |
Временные характеристики
| Время установления | 1200 мс, 3 мс при 115 В AC и полной нагрузке |
| Время удержания, тип. | 10 мс / 115 В AC при полной нагрузке |
Защита
| Перегрузка | 110–150% от номинальной выходной мощности; защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Канал 1: 5,75–6,75 В |
| Примечание по перенапряжению | Защитный режим: отключение выходного напряжения, восстановление при повторном включении питания |
Условия эксплуатации
| Рабочая температура | −20…+60 °C (с учетом дерейтирования) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость по ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень промышленного оборудования, критерий A |
Прочее
| MTBF | 402,7 тыс. ч, по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 97 × 36 мм (Ш × В × Г) |
| Упаковка | 0,36 кг; 45 шт / 1,72 куб.фута |
Назначение выводов
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT COM |
| 5 | DC OUTPUT +V2 |
| 6 | DC OUTPUT COM |
| 7 | DC OUTPUT +V1 |
Примечания
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминализованной конденсаторами 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает настройку выходного напряжения, стабилизацию по сети и по нагрузке. |
| 4 | Стабилизация по сети измеряется от низкого напряжения сети к высокому при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки. |
| 6 | Каждый выход может работать в пределах своего диапазона тока, но суммарная выходная мощность не должна превышать номинальную. |
| 7 | Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; окончательное оборудование должно подтверждать соответствие требованиям ЭМС. |
