NED-50A
NED-50A - двухканальный импульсный источник питания мощностью 50 Вт для промышленного и телекоммуникационного применения.
Описание

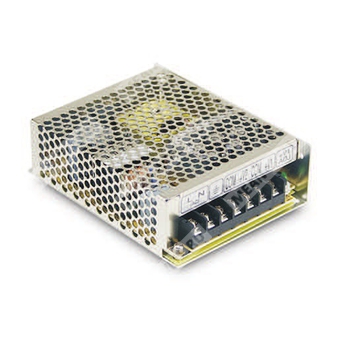

NED-50A представляет собой двухвыходной импульсный источник питания открытого исполнения мощностью 50 Вт. Устройство рассчитано на питание от универсальной сети переменного тока или от источника постоянного тока, обеспечивает два независимых выходных канала и предназначено для применения в промышленной электронике, системах автоматизации, средствах связи и иной аппаратуре, требующей стабилизированного питания.
Серия характеризуется свободной конвекцией охлаждения, встроенными схемами защиты и выполнением требований по электромагнитной совместимости. Конструкция рассчитана на монтаж в составе оборудования, с клеммным подключением и установкой в ограниченном монтажном объёме.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| NED | Серия импульсных источников питания Mean Well NED |
| 50 | Номинальная мощность 50 Вт |
| A | Вариант исполнения NED-50A: выход 5 В / 12 В |
Основные особенности
- Универсальный вход переменного тока и расширенный вход постоянного тока.
- Два выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100 % нагрузки на заводе-изготовителе.
- Соответствие требованиям по электромагнитной совместимости.
Выходные параметры
| Параметр | Значение |
|---|---|
| Количество выходов | 2 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Номинальный ток выхода 1 | 6 А |
| Номинальный ток выхода 2 | 2 А |
| Диапазон тока выхода 1 | 1...6 А |
| Диапазон тока выхода 2 | 0,3...3 А |
| Номинальная мощность | 54 Вт |
| Пиковые пульсации и шум | 80 мВ p-p |
| Диапазон подстройки напряжения | Для выхода 1: 4,75...5,5 В |
| Точность установки напряжения | ±2,0 % |
| Линейная стабилизация | ±0,5 % |
| Нагрузочная стабилизация | ±1,5 % |
| Защита от перегрузки | 110...150 % от номинальной выходной мощности |
| Тип защиты | Режим срыва с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 5,75...6,75 В |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения переменного тока | 85...264 В |
| Диапазон входного напряжения постоянного тока | 120...370 В |
| Диапазон частоты сети | 47...63 Гц |
| Потребляемый ток | 1,1 А при 115 В переменного тока; 0,65 А при 230 В переменного тока |
| Пусковой ток | 45 А при холодном старте |
| Ток утечки | < 2 мА при 240 В переменного тока |
| Время запуска | 500 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 10 мс при 115 В переменного тока при полной нагрузке |
| КПД | 79 % |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-корпус: 2 кВ переменного тока; выход-корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм минимум при 500 В постоянного тока и 25 °C, 70 % RH |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -20...+60 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0...45 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность, масса и габариты
| Параметр | Значение |
|---|---|
| MTBF | 413,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; 14,2 кг; 0,72 куб. фута |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Электромагнитная совместимость | EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Иммунитет к помехам | EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-1, уровень для light industry, критерий A |
Примечания
1. Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
4. Линейная стабилизация измеряется от низкой линии к высокой линии при номинальной нагрузке.
5. Нагрузочная стабилизация измеряется от 20 % до 100 % номинальной нагрузки, при этом остальные выходы нагружены на 60 % от номинальной нагрузки.
6. Каждый выход может работать в пределах своего диапазона тока, однако суммарная выходная мощность не должна превышать номинальную мощность источника.
7. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС после полной установки.
Назначение выводов
| Номер вывода | Назначение |
|---|---|
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4 | Выход постоянного тока COM |
| 5 | Выход постоянного тока +V2 |
| 6 | Выход постоянного тока COM |
| 7 | Выход постоянного тока +V1 |
Механическое исполнение
Корпус № 903, единицы измерения — мм.
В схеме и компоновке предусмотрены входной EMI-фильтр, выпрямители и фильтры, узел импульсного преобразования, цепи контроля, защиты от перегрузки и перенапряжения, а также выходные выпрямители и фильтры.
