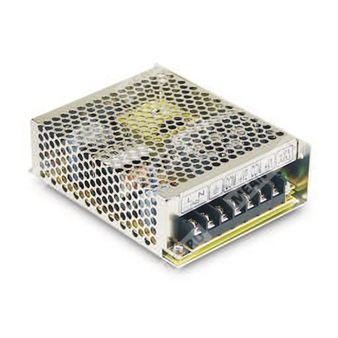

NED-50B - двухканальный импульсный источник питания мощностью 50 Вт для промышленной аппаратуры.
Описание: NED-50B представляет собой импульсный источник питания серии NED-50 с двумя выходными каналами. Модуль рассчитан на питание промышленной и электронной аппаратуры от сети переменного или постоянного тока, обеспечивает стабилизированные выходные напряжения, защиту от перегрузки и перенапряжения, а также работу в широком диапазоне входных условий.
Особенности
- Универсальный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузку перед отгрузкой.
- Двухканальное выходное исполнение.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| NED | Серия импульсных источников питания MEAN WELL |
| 50 | Номинальная мощность 50 Вт |
| B | Исполнение с выходами 5 В и 24 В |
Основные параметры
| Параметр | Значение |
|---|
| Модель | NED-50B |
| Тип | Двухканальный импульсный источник питания |
| Номинальная выходная мощность | 53,6 Вт |
| Номинальная мощность серии | 50 Вт |
| Частота преобразования | 60 кГц |
Выход
| Параметр | Канал 1 | Канал 2 |
|---|
| Выходное напряжение | 5 В | 24 В |
| Номинальный ток | 4 А | 1,4 А |
| Диапазон регулировки тока | 1 ~ 6 А | 0,2 ~ 2 А |
| Рекомендуемая нагрузка по току | 1 ~ 6 А | 0,2 ~ 2 А |
| Пульсации и шум | 80 мВп-п | 200 мВп-п |
| Допуск по напряжению | ±2,0% | ±6,0% |
| Линейная стабилизация | ±0,5% | ±1,0% |
| Стабилизация по нагрузке | ±1,5% | ±3,0% |
| Диапазон регулировки напряжения | 4,75 ~ 5,5 В | 5,75 ~ 6,75 В |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток при типовом режиме | 1,1 А при 115 В AC; 0,65 А при 230 В AC |
| Пусковой ток | 45 А, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
| Время запуска, нарастания | 1200 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC на полной нагрузке |
| КПД, тип. | 82% |
Защита
| Вид защиты | Характеристика |
|---|
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; режим защиты: отключение выходного напряжения с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | Канал 1: 5,75 ~ 6,75 В; режим защиты: отключение выходного напряжения с последующим включением после повторной подачи питания |
| Тип защиты | Режим «икота» с автоматическим восстановлением после устранения аварийного состояния |
Электрическая безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/корпус: 2 кВ AC; выход/корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС, помехоэмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень для легкой промышленности, критерий A |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 413,3 тыс. ч, минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 куб. фута |
Монтаж и подключение
| Номер вывода | Назначение |
|---|
| 1 | Выход постоянного тока +V2 |
| 2 | Выход постоянного тока COM |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока COM |
| 5 | Выход постоянного тока +V1 |
| 6 | Вход переменного тока AC/L |
| 7 | Вход переменного тока AC/N |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на длине провода 20 см с использованием витой пары и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулировку линии и регулировку по нагрузке.
- Стабилизация по линии измеряется от низкой до высокой нагрузки.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, при этом другие выходы нагружены на 60%.
- Каждый выход может работать в пределах своего диапазона, но суммарная выходная мощность не должна превышать номинальную.
