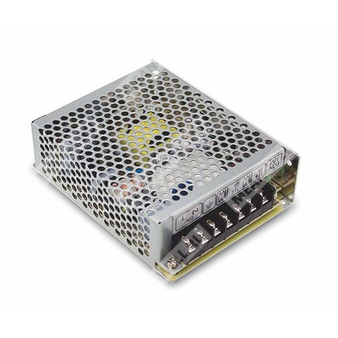

NED-50D — импульсный источник питания с двумя выходами для промышленного применения.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| NED | Серия источников питания Mean Well NED |
| 50 | Номинальная мощность 50 Вт |
| D | Двухвыходное исполнение |
Краткое описание
NED-50D — компактный импульсный источник питания переменного/постоянного тока с двумя выходами, предназначенный для промышленной аппаратуры, систем управления и телекоммуникационного оборудования.
Особенности
- Универсальный диапазон входного напряжения.
- Два независимых выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузке перед отгрузкой.
- Соответствие требованиям по электромагнитной совместимости.
Выход
| Параметр | NED-50D |
| Количество выходов | 2 |
| Номинальная мощность | 50 Вт |
| Диапазон регулировки напряжения | CH1: 4,75 ~ 5,5 В |
| Время установки, время нарастания | 500 мс, 30 мс / 230 В AC; 1200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC; 10 мс / 115 В AC при полной нагрузке |
| Ограничение по перегрузке | 110 ~ 150% от номинальной выходной мощности |
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | CH1: 5,75 ~ 6,75 В |
Параметры по модификации NED-50D
| Параметр | Значение |
| Выходное напряжение CH1 | 5 В |
| Номинальный ток CH1 | 6 А |
| Диапазон тока CH1 | 1 ~ 6 А |
| Номинальная мощность | 54 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Линия стабилизации | ±0,5% |
| Нагрузка стабилизации | ±1,5% |
| КПД тип. | 79% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Ток потребления, тип. | 1,1 А / 115 В AC; 0,65 А / 230 В AC |
| Пусковой ток, тип. | 45 А, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) утверждено |
| ЭМС излучение | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN61000-6-1, уровень для light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 413,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,72 CUFT |
| Исполнение корпуса | Case No. 903 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | Выход постоянного напряжения +V2 |
| 2 | Выход постоянного напряжения COM |
| 3 | FG |
| 4 | Выход постоянного напряжения COM |
| 5 | Выход постоянного напряжения +V1 |
| 6 | AC/L |
| 7 | AC/N |
Функциональная схема
Структура устройства включает EMI-фильтр, выпрямитель и фильтр, узел импульсного преобразования, выходные выпрямители и фильтры, цепь контроля, цепь обнаружения и защитные узлы O.L.P. и O.V.P.
Характеристики преобразования
Частота преобразования: 60 кГц.
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линию стабилизации и нагрузку стабилизации.
- Линия стабилизации измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Нагрузка стабилизации измеряется от 20% до 100% номинальной нагрузки, остальные выходы — при 60% номинальной нагрузки.
- Каждый выход может работать в пределах своего диапазона тока, при этом суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Окончательное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
