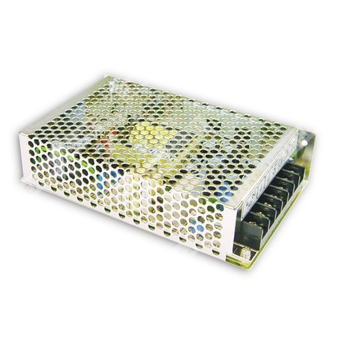

NED-75B - двухвыходной импульсный источник питания 75 Вт для промышленной аппаратуры.
Назначение и особенности
Источник питания Mean Well NED-75B представляет собой импульсный AC/DC преобразователь с двумя независимыми выходами постоянного тока, предназначенный для питания промышленной электроники, систем автоматики и оборудования, требующего двух напряжений питания.
- Универсальный диапазон входного переменного напряжения.
- Два выходных канала постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке в течение периода приработки.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| NED |
Серия источников питания Mean Well NED |
| 75 |
Номинальная мощность 75 Вт |
| B |
Вариант исполнения с выходами 5 В и 24 В |
Основные технические параметры
| Параметр |
NED-75B |
| Номинальная мощность |
73 Вт |
| Тип охлаждения |
Свободная конвекция воздуха |
| Функциональное назначение |
Двухвыходной источник питания |
Выход
| Параметр |
Канал 1 |
Канал 2 |
| Выходное напряжение |
5 В |
24 В |
| Номинальный ток |
5 А |
2 А |
| Диапазон тока |
1...6 А |
0,2...3 А |
| Номинальная мощность канала |
25 Вт |
48 Вт |
| Пульсации и шум, максимум |
80 мВ p-p |
200 мВ p-p |
| Диапазон подстройки напряжения |
Канал 1: 4,75...5,5 В |
— |
| Точность установки напряжения |
±2,0% |
±6,0% |
| Линейная стабилизация |
±0,5% |
±1,0% |
| Стабилизация по нагрузке |
±1,5% |
±3,0% |
| Время установки, типовое |
1200 мс, 30 мс / 115 В AC при полной нагрузке |
— |
| Время удержания, типовое |
10 мс / 115 В AC при полной нагрузке |
— |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
120...370 В DC |
| Диапазон входного напряжения |
85...264 В AC |
| Частотный диапазон |
47...63 Гц |
| КПД, типовое значение |
81% |
| Входной ток, типовое значение |
0,9 А / 230 В AC |
| Пусковой ток, типовое значение |
45 А при холодном старте |
| Ток утечки |
<2 мА / 240 В AC |
Защита
| Вид защиты |
Параметры срабатывания и восстановление |
| Перегрузка |
110...150% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение |
Канал 1: 5,75...6,75 В; защита с отключением выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20...+60 °C, с учётом дерейтирования |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура хранения, влажность |
−40...+85 °C, 10...95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...45 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин / 1 цикл, период 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1), подтверждено |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень для светотехнической промышленности, критерий A |
Надёжность и конструктивные данные
| Параметр |
Значение |
| MTBF |
381,3 тыс. ч минимум; методика MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
159 × 97 × 38 мм (Д × Ш × В) |
| Упаковка |
0,52 кг; 30 шт. / 16,6 кг / 0,97 куб. фут. |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
Заземление FG |
| 4 |
Выход постоянного тока COM |
| 5 |
Выход постоянного тока +V2 |
| 6 |
Выход постоянного тока COM |
| 7 |
Выход постоянного тока +V1 |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуски включают установку напряжения, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 20% до 100% номинальной нагрузки, при условии что выход 60% от полной нагрузки.
- Каждый канал может работать в пределах собственного диапазона тока, однако суммарная выходная мощность не должна превышать номинальную.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
