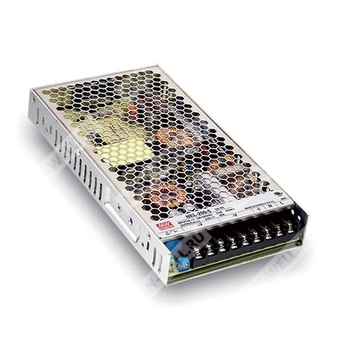

NEL-200-5 — импульсный источник питания с одним выходом 5 В для промышленного применения.
NEL-200-5 — одно-выходной импульсный источник питания мощностью 200 Вт с выходным напряжением 5 В постоянного тока, предназначенный для питания промышленной автоматики, электронных устройств и систем управления.
Расшифровка партномера
| Обозначение |
Расшифровка |
| NEL |
Серия источников питания Mean Well NEL |
| 200 |
Номинальная мощность 200 Вт |
| 5 |
Выходное напряжение 5 В |
Особенности
- Входное напряжение переменного тока 180–264 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ток утечки менее 1 мА.
- Охлаждение за счет естественной конвекции воздуха.
- Низкий профиль: 30 мм.
- Устойчивость к импульсному перенапряжению 300 В переменного тока в течение 5 секунд.
- Светодиодная индикация включения.
- Покрытие компаундом.
- Низкая стоимость, высокая надежность.
- Испытание полной нагрузкой при прогреве в течение 100 %.
- Класс безопасности UL60950-1.
Выход
| Параметр |
Значение |
| Выходное напряжение |
5 В |
| Номинальный ток |
40 А |
| Диапазон тока |
0–40 А |
| Номинальная мощность |
200 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
4,5–5,5 В |
| Допуск выходного напряжения |
±3,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Время установки |
250 мс, 50 мс / 230 В переменного тока |
| Время удержания |
20 мс / 230 В переменного тока |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
180–264 В переменного тока |
| Диапазон входного напряжения при расширенном режиме |
254–370 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| КПД |
87% |
| Потребляемый ток |
2,5 А / 230 В переменного тока |
| Пусковой ток |
70 А / 230 В переменного тока |
| Ток утечки |
менее 1 мА / 240 В переменного тока |
Защита
| Вид защиты |
Параметры |
| Перегрузка |
105–140 % от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,6–7 В; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20…+60 °C (с учетом кривой дерейтингa) |
| Рабочая влажность |
20–90 % RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95 % RH |
| Температурный коэффициент |
±0,03 % / °C (0–50 °C) |
| Вибрация |
10–500 Гц, 3G, 10 минут / цикл, по осям X, Y, Z |
Безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1 |
| Испытательное напряжение |
Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Прочее
| Параметр |
Значение |
| MTBF |
235 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
215 × 115 × 30 мм (Д × Ш × В) |
| Упаковка |
0,75 кг; 15 шт. / 12,3 кг / 0,78 CUFT |
| Способ охлаждения |
Естественная конвекция |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4–6 |
Выход постоянного тока −V |
| 7–9 |
Выход постоянного тока +V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц и полосе пропускания при использовании витой пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает отклонения установки, линейной стабилизации и стабилизации по нагрузке.
