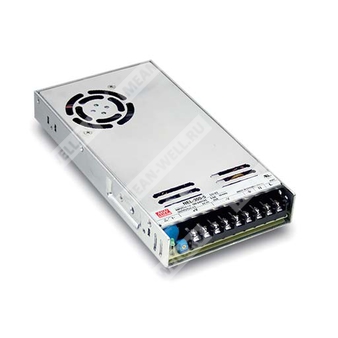

NEL-300-5 — импульсный источник питания на 5 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| NEL | Серия импульсных источников питания Mean Well |
| 300 | Номинальная мощность 300 Вт |
| 5 | Выходное напряжение 5 В |
Краткое описание
Серия NEL-300 представляет собой одно-выходные импульсные источники питания мощностью 300 Вт с низкопрофильным металлическим корпусом, предназначенные для питания промышленной электроники. Модель NEL-300-5 обеспечивает стабилизированное выходное напряжение 5 В при токе до 60 А и рассчитана на работу от сети переменного тока с широким диапазоном входного напряжения.
Особенности
- Входное напряжение переменного тока 180…264 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Ток утечки менее 1 мА.
- Охлаждение принудительным воздушным потоком от встроенного вентилятора постоянного тока.
- Низкопрофильное исполнение: высота корпуса 30 мм.
- Устойчивость к импульсному перенапряжению по входу 300 В переменного тока в течение 5 секунд.
- Светодиодная индикация включения.
- Конформное покрытие.
- Высокая надежность при низкой стоимости.
- Испытание на 100% полной нагрузке в режиме приработки.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 60 А |
| Диапазон тока нагрузки | 0…60 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Установка и время нарастания | 250 мс, 30 мс/230 В AC |
| Время удержания | 20 мс/230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В AC |
| Диапазон входного напряжения при полной нагрузке | 254…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД типовой | 86% |
| Потребляемый ток от сети | 4 А/230 В AC |
| Пусковой ток | 100 А/230 В AC |
| Ток утечки | <1 мА/240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…140% от номинальной выходной мощности; режим hiccup, восстановление после устранения неисправности |
| Перенапряжение | 5,6…7 В; режим hiccup, восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 3G, 10 мин/цикл, по осям X, Y, Z |
Параметры безопасности
| Параметр | Значение |
| Стандарты безопасности | UL60950-1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; Вход–корпус: 2 кВ AC; Выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические параметры
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Размеры корпуса | 215 × 115 × 30 мм |
| Исполнение | Металлический корпус, низкопрофильное исполнение |
| Охлаждение | Принудительное, встроенный вентилятор постоянного тока |
| Подключение | Клеммная колодка |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 235 тыс. часов по MIL-HDBK-217F (25 °C) |
Размеры и масса упаковки
| Параметр | Значение |
| Масса | 0,8 кг |
| Размеры упаковки | 15 шт./13,5 кг/0,78 CUFT |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Вход переменного тока |
| 2 | Нейтраль входа переменного тока |
| 3 | Заземление корпуса |
| 4–6 | Выход постоянного тока −V |
| 7–9 | Выход постоянного тока +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц в полосе пропускания при помощи эквивалента нагрузки в виде витой пары длиной 12 дюймов с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает в себя установку, стабилизацию по сети и стабилизацию по нагрузке.
