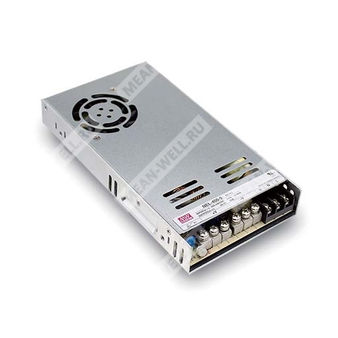

NEL-400-5 - источник питания 400 Вт с одним выходом 5 В для промышленной электроники.
Назначение и исполнение
Модуль NEL-400-5 представляет собой импульсный источник питания с одним выходом, предназначенный для питания промышленной и электронной аппаратуры от сети переменного или постоянного тока. Устройство обеспечивает стабилизированное выходное напряжение 5 В при высокой выходной мощности, принудительном воздушном охлаждении встроенным вентилятором и защите по основным аварийным режимам.
Расшифровка партномера
| Элемент | Расшифровка |
|---|
| NEL | Серия источников питания Mean Well NEL |
| 400 | Номинальная мощность 400 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Входное напряжение 180–264 В переменного тока.
- Работа от сети 254–370 В постоянного тока.
- Один выход постоянного тока 5 В.
- Выходная мощность до 400 Вт.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Низкопрофильное исполнение: 30 мм.
- Допуск выдерживаемого перенапряжения на входе: 300 В переменного тока в течение 5 с.
- Светодиодная индикация включения.
- Конформное покрытие.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Испытание на 100% полную нагрузку.
- Уровень токов утечки менее 1 мА.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 80 А |
| Диапазон тока | 0–80 А |
| Номинальная мощность | 400 Вт |
| Пульсации и шум, макс. | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,5–5,5 В |
| Допуск выходного напряжения | +3 %, −3 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±2,0 % |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 180–264 В переменного тока / 254–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 84 % |
| Входной ток, тип. | 5 А при 230 В переменного тока |
| Пусковой ток, тип. | 100 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
| Время запуска, нарастания | 2500 мс, 50 мс при 230 В переменного тока |
| Время удержания, тип. | 20 мс при 230 В переменного тока |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–140 % от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,6–7 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты | Hiccup mode, автоматическое восстановление после устранения неисправности |
Условия эксплуатации и хранения
| Параметр | Значение |
|---|
| Рабочая температура | −20…+60 °C (с учетом кривой снижения нагрузки) |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 3 G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Не менее 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
Надежность
| Параметр | Значение |
|---|
| MTBF | 1708,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 220,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 215 × 115 × 30 мм (Д × Ш × В) |
| Масса | 0,85 кг |
| Упаковка | 15 шт.; 13,8 кг; 0,67 куб. фута |
Клеммные соединения
| Номер контакта | Назначение |
|---|
| 1 | Переменный ток, фаза |
| 2 | Переменный ток, нейтраль |
| 3 | Заземление корпуса |
| 4–6 | Выход постоянного тока, отрицательный вывод |
| 7–9 | Выход постоянного тока, положительный вывод |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, подключенной к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
