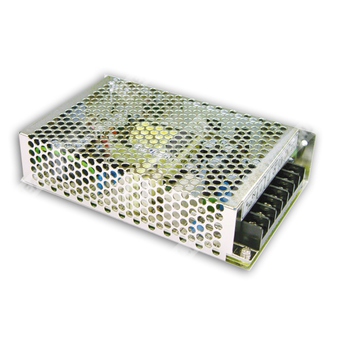

NES-100-15 - импульсный источник питания 15 В для промышленной аппаратуры и систем автоматизации.
Назначение и особенности
NES-100-15 — однофазный источник питания с одним выходом, предназначенный для преобразования сети переменного тока в стабилизированное постоянное напряжение 15 В для питания промышленной электроники, устройств автоматики, измерительной и телекоммуникационной аппаратуры.
Модель относится к серии NES-100 и выполнена в корпусе открытого исполнения с охлаждением за счёт свободной конвекции воздуха. Источник оснащён индикацией наличия выходного напряжения и функциями защиты от перегрузки, короткого замыкания и перенапряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NES | Серия импульсных источников питания Mean Well |
| 100 | Номинальная мощность класса 100 Вт |
| 15 | Выходное номинальное напряжение 15 В |
Основные особенности
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией воздуха.
- Светодиодный индикатор наличия выходного напряжения.
- Испытание под полной нагрузкой перед отгрузкой.
- Два диапазона входного переменного напряжения с переключением.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 7 А |
| Диапазон выходного тока | 0 ~ 7 А |
| Номинальная выходная мощность | 105 Вт |
| Пульсации и шум, не более | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 14,25 ~ 16,5 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 132 В AC / 176 ~ 264 В AC, выбор переключателем; 248 ~ 373 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 84% |
| Входной ток, типовое значение | 2 А при 115 В AC; 1,2 А при 230 В AC |
| Пусковой ток, типовое значение | Холодный старт 45 А |
| Ток утечки | <2 мА при 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установки, подъёма | 1000 мс, 20 мс при 230 В AC; 1000 мс, 20 мс при 115 В AC, при полной нагрузке |
| Время удержания | 25 мс при 115 В AC; 30 мс при 230 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C, с учётом зависимости от температуры окружающей среды |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1) одобрено |
| Испытательное выдерживаемое напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-1, уровень light industry, критерий A |
Надёжность и конструктив
| Параметр | Значение |
| MTBF | 320,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 38 мм (Д × Ш × В) |
| Масса | 0,55 кг |
| Упаковка | 30 шт. / 17,5 кг / 0,97 куб. фута |
Подключение
| Номер вывода | Назначение |
| 1 | Вход переменного тока L |
| 2 | Вход переменного тока N |
| 3 | Заземление FG |
| 4, 5 | Выход постоянного напряжения -V |
| 6, 7 | Выход постоянного напряжения +V |
Механические данные
Корпус: Case No. 901, единицы измерения: мм. Конструкция предназначена для установки в составе оборудования общего промышленного применения.
Блок-схема
Структурная схема включает: входной EMI-фильтр, выпрямитель и фильтр, узел коммутации мощности, выпрямители и фильтр вторичной цепи, PWM-контроль, цепь контроля, цепь O.L.P. и цепь O.V.P.
График снижения нагрузки
Зависимость выходной мощности от температуры окружающей среды и от входного напряжения приведена в документации. Для модели 15 В применяются условия снижения нагрузки, указанные для серии NES-100.
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется от низкого входного напряжения до высокого при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Для исполнения по GB4943.1 источник питания предназначен для применения на высоте до 2000 м над уровнем моря и в условиях, отличных от тропического климата. |
| 7 | Источник питания является компонентом, который устанавливается в конечное оборудование. Конечное изделие должно быть подтверждено на соответствие требованиям ЭМС. |
