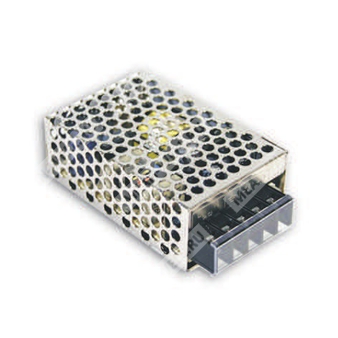

NES-15-15 — импульсный источник питания открытого исполнения для преобразования сетевого переменного напряжения в стабилизированное постоянное 15 В.
Краткое назначение: одноканальный сетевой AC/DC источник питания мощностью 15 Вт с выходным напряжением 15 В для промышленной и электронной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| NES | Серия импульсных источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Свойства
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции.
- Испытание при полной нагрузке 100%.
Параметры
Выход
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0–1 А |
| Номинальная выходная мощность | 15 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5–16,5 В |
| Уставка ограничения перенапряжения | 20,5–26,4 В |
| Допуск стабилизации по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления | 1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 100 мс / 230 В AC; 20 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон постоянного входного напряжения | 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД тип. | 81% |
| Пусковой ток тип. | 45 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
| Потребляемый ток AC тип. | 0,25 А / 230 В AC |
Защита
| Перегрузка | При нагрузке выше 105% от выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 17,25–20,25 В; тип защиты — отключение выхода |
| Перегрев | U1 T140°C тип.; отключение основного ШИМ-контроллера; автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Температура работы | −20…+60 °C |
| Относительная влажность при работе | 20–90% RH, без конденсации |
| Температура хранения, влажность | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/1 цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, CB IEC60950-1, CCC GB4943.1-2011 |
| Испытательное напряжение | I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN61000-6-1, уровень для легкой промышленности, критерий A |
Прочее
| Средняя наработка на отказ | 563,5 тыс. ч мин., по HDBK-217F (25 °C) |
| Габаритные размеры | 78 × 51 × 28 мм (Д × Ш × В) |
| Масса | 0,18 кг |
| Упаковка | 60 шт. / 11,8 кг / 0,46 CUFT |
Механические данные
| Исполнение корпуса | Case No. 931A |
| Размеры корпуса | 78 × 51 × 28 мм |
| Клеммное присоединение | Винтовые клеммы |
| Назначение выводов 1 | AC/L |
| Назначение выводов 2 | AC/N |
| Назначение выводов 3 | FG |
| Назначение выводов 4 | DC OUTPUT −V |
| Назначение выводов 5 | DC OUTPUT +V |
Блок-схема
Входной EMI-фильтр, выпрямитель и фильтр, узел преобразования мощности, ШИМ-управление, трансформаторная развязка, выходной выпрямитель и фильтр, схема контроля.
Кривая снижения нагрузки
При температуре окружающей среды до 50 °C допустима 100% нагрузка; при 60 °C допустимая нагрузка снижается до 60%; при 70 °C выход отключается.
Зависимость выходной мощности от входного напряжения
При 85 В AC допустимая нагрузка составляет около 80%; в диапазоне 115–264 В AC допускается 100% нагрузка.
Примечания
- Если не указано особо, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измерены на частоте 20 МГц при помощи витой пары длиной 12 дюймов, с подключенным конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает в себя начальную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- Линейная стабилизация измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для соблюдения требований стандартов выходной источник питания следует устанавливать на высоте не более 2000 м над уровнем моря и во фрикционном климате.
- Источник питания рассматривается как компонент, который будет встроен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
