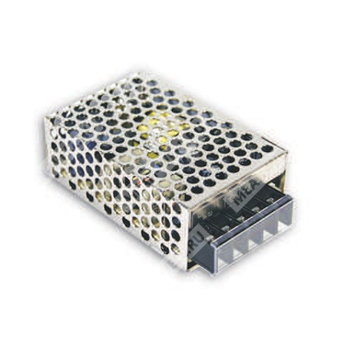

NES-15-48 - импульсный источник питания с одним выходом 48 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение |
Расшифровка |
| NES |
Серия импульсных источников питания Mean Well NES |
| 15 |
Номинальная мощность 15 Вт |
| 48 |
Выходное напряжение 48 В постоянного тока |
Назначение и особенности
NES-15-48 — это компактный импульсный источник питания переменного тока с одним стабилизированным выходом, предназначенный для питания промышленной и электронной аппаратуры.
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет естественной конвекции.
- Испытание полной нагрузкой при 100% режиме burn-in.
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
0,35 А |
| Диапазон тока |
0 – 0,35 А |
| Номинальная мощность |
16,8 Вт |
| Пульсации и шум |
240 мВ п-п |
| Диапазон подстройки выходного напряжения |
43,2 – 52,8 В |
| Установленная точность |
±1,0% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Время установки |
1000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания |
20 мс / 115 В AC при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
85 – 264 В AC |
| Диапазон частоты |
47 – 63 Гц |
| КПД |
82% |
| Входной ток |
0,25 А / 230 В AC |
| Пусковой ток |
Холодный старт: 45 А |
| Ток утечки |
< 2 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
Тип защиты: режим hiccup, автоматическое восстановление после устранения аварии |
| Порог перегрузки |
Свыше 105% от выходной мощности |
| Перенапряжение |
55,2 – 64,8 В |
| Тип защиты от перенапряжения |
Отключение выхода |
| Перегрев |
U1 T140°C типично, отключение основного управляющего ИС |
| Тип защиты от перегрева |
Отключение выхода, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20 … +60 °C |
| Рабочая влажность |
20 … 90% RH, без конденсации |
| Температура и влажность хранения |
−40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 … 45 °C) |
| Вибрация |
10 – 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CBI (IEC60950-1), CCC GB4943.1-2011 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55024, EN61000-6-1, уровень для промышленной среды, критерий A |
Прочие параметры
| Параметр |
Значение |
| Средняя наработка на отказ |
565,3 тыс. ч. min., HDBK-217F (25 °C) |
| Габариты |
78 × 51 × 28 мм (Д × Ш × В) |
| Масса |
0,18 кг; 60 шт. / 11,8 кг / 0,46 куб. фут. |
Примечания
- Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, регулирование по сети и по нагрузке.
- Регулирование по сети измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время установки измеряется при включении питания.
- Для обеспечения соответствия стандарту GB4943.1 блок питания должен использоваться только в составе оборудования, где снаружи обеспечены условия тропического климата и/или высоты над уровнем моря не выше 2000 м.
