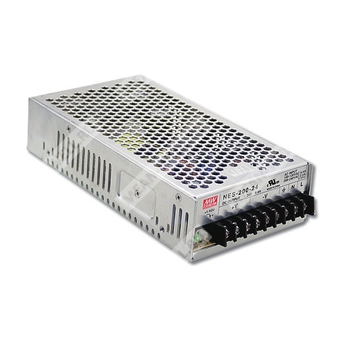

NES-200-12 — импульсный источник питания с одним выходом на 12 В постоянного тока для промышленного применения.
Расшифровка партномера
| Элемент партномера |
Значение |
| NES |
Серия импульсных источников питания Mean Well NES |
| 200 |
Номинальная мощность 200 Вт |
| 12 |
Выходное напряжение 12 В постоянного тока |
Назначение и особенности
NES-200-12 представляет собой источник вторичного электропитания переменного/постоянного тока с одним выходом, предназначенный для питания промышленной электроники, систем автоматизации, устройств управления, измерительной и иной аппаратуры, требующей стабилизированного напряжения 12 В.
- Выбор входного диапазона сети переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счёт свободной конвекции воздуха.
- Выдерживает импульсное перенапряжение сети 300 В AC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Светодиодная индикация включения.
- Фиксированная частота переключения 90 кГц.
- Низкая стоимость при высокой надёжности.
Основные характеристики
| Параметр |
Значение |
| Тип изделия |
Импульсный источник питания с одним выходом |
| Номинальная выходная мощность |
204 Вт |
| Номинальное выходное напряжение |
12 В |
| Диапазон регулировки выходного напряжения |
10 ~ 13,5 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум |
150 мВ п-п |
| Время установки и нарастания |
1000 мс, 50 мс при 230 В AC / 1000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
20 мс при 230 В AC / 16 мс при 115 В AC, при полной нагрузке |
Параметры выхода
| Параметр |
Значение |
| Номинальный ток |
17 А |
| Диапазон тока |
0 ~ 17 А |
| Номинальная мощность |
204 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки напряжения |
10 ~ 13,5 В |
| Допуск напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC, переключение; 254 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД тип. |
85% |
| Потребляемый ток |
4,5 А при 115 В AC / 2,5 А при 230 В AC |
| Пусковой ток |
40 А при 115 В AC / 55 А при 230 В AC |
| Ток утечки |
< 3,5 мА при 240 В AC |
Защита
| Вид защиты |
Параметры срабатывания и режим |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление автоматически после снятия аварийного режима |
| Перенапряжение |
13,8 ~ 16,2 В; тип защиты — отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
95 ± 5 °C; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +50 °C, с учётом кривой снижения допустимой нагрузки |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр |
Значение |
| MTBF |
271,9 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр |
Значение |
| Габариты |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,93 кг |
| Упаковка |
12 шт. / 12 кг / 0,9 куб. фута |
Сведения по безопасностям и стандартам
| Параметр |
Значение |
| Стандарт безопасности |
UL60950-1, одобрено |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
