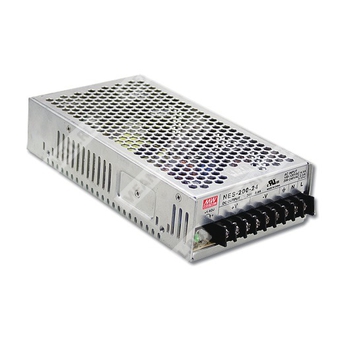

NES-200-15 - однофазный импульсный источник питания 200 Вт с выходом 15 В для промышленной аппаратуры и систем автоматики.
Расшифровка партномера
| Позиция | Значение |
| NES | Серия импульсных источников питания Mean Well NES |
| 200 | Номинальная выходная мощность 200 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое описание
NES-200-15 — это импульсный источник питания открытого исполнения с одним выходом, предназначенный для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 15 В постоянного тока. Изделие относится к серии NES-200 и рассчитано на питание промышленной автоматики, электронных узлов и нагрузок общего назначения.
Особенности
- Диапазон входного напряжения сети выбирается переключателем.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Выдерживает импульсное перенапряжение по входу 300 В AC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Светодиодный индикатор включения.
- Постоянная частота переключения 90 кГц.
- Низкая стоимость при высокой надежности.
Области применения
- Промышленная автоматика.
- Системы управления и регулирования.
- Электронные устройства общего назначения.
- Источники питания для нагрузок постоянного тока 15 В.
Основные электрические параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 14 А |
| Диапазон тока нагрузки | 0...14 А |
| Номинальная мощность | 210 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5...18 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 50 мс при 115 В AC при полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...132 В AC / 180...264 В AC, переключение; 254...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент полезного действия | 85% |
| Входной ток | 4,5 А при 115 В AC; 2,5 А при 230 В AC |
| Пусковой ток | 40 А при 115 В AC; 55 А при 230 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105...150% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, восстановление после устранения аварии |
| Защита от перенапряжения | 18...21 В; тип защиты — отключение выходного напряжения, повторный запуск для восстановления |
| Защита от перегрева | 95±5 °C; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+50 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C; 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL60950-1 |
Надежность
| Параметр | Значение |
| MTBF | 271,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические характеристики
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,93 кг |
| Упаковка | 12 шт.; 12 кг; 0,9 куб. фута |
| Исполнение корпуса | Case No. 912E |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4...6 | Выход постоянного тока -V |
| 7...9 | Выход постоянного тока +V |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
Структурные и конструктивные сведения
Источник питания выполнен по схеме с входным EMI-фильтром, ограничением пускового тока, выпрямлением, силовым преобразованием, выпрямлением и фильтрацией на выходе, а также цепями контроля перегрузки, перенапряжения и перегрева. Рабочая частота преобразования составляет 90 кГц.
