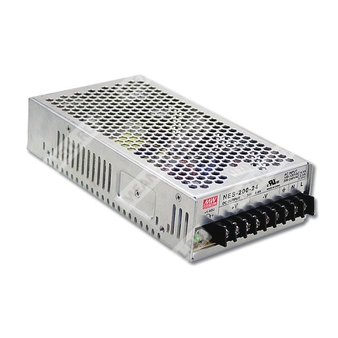

NES-200-24 - импульсный источник питания с одним выходом 24 В постоянного тока для промышленного применения.
Расшифровка партномера
| Партномер |
Расшифровка |
| NES |
Серия импульсных источников питания Mean Well NES |
| 200 |
Номинальная мощность 200 Вт |
| 24 |
Выходное напряжение 24 В |
Назначение
NES-200-24 представляет собой однофазный импульсный источник питания с одним стабилизированным выходом 24 В постоянного тока, предназначенный для питания промышленной автоматики, электронных модулей, систем управления и другой нагрузки постоянного тока.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Встроенная защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией.
- Допустим кратковременный входной перенапряженный режим 300 В AC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Светодиодная индикация наличия выходного напряжения.
- Фиксированная частота переключения 90 кГц.
- Низкая стоимость и высокая надежность.
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
8,8 А |
| Диапазон тока |
0...8,8 А |
| Номинальная мощность |
211,2 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон подстройки выходного напряжения |
20...26,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Уставка, время нарастания |
1000 мс, 50 мс/230 В AC |
| Время удержания |
20 мс/230 В AC, 16 мс/115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90...132 В AC / 180...264 В AC, переключение; 254...370 В DC |
| Диапазон частоты сети |
47...63 Гц |
| КПД типовое |
87% |
| Входной ток |
2,5 А при 230 В AC / 4,5 А при 115 В AC |
| Пусковой ток, макс. |
55 А при 230 В AC / 40 А при 115 В AC |
| Ток утечки |
<3,5 мА при 240 В AC |
Защита
| Тип защиты |
Уровень срабатывания / поведение |
| Перегрузка |
105...150% от номинальной выходной мощности; ограничение постоянным током, восстановление автоматически после снятия перегрузки |
| Перенапряжение |
27,6...32,4 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Защита отключает выходное напряжение, восстановление после снижения температуры |
Эксплуатационные и экологические параметры
| Параметр |
Значение |
| Рабочая температура |
-20...+50 °C |
| Рабочая влажность |
20...90% RH, без конденсации |
| Температура и влажность хранения |
-20...+85 °C, 10...95% RH |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Вибрация |
10...500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, одобрено |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр |
Значение |
| MTBF |
271,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и исполнение
| Параметр |
Значение |
| Размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,93 кг |
| Упаковка |
12 шт.; 12 кг; 0,9 куб. фута |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4...6 |
DC OUTPUT -V |
| 7...9 |
DC OUTPUT +V |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
