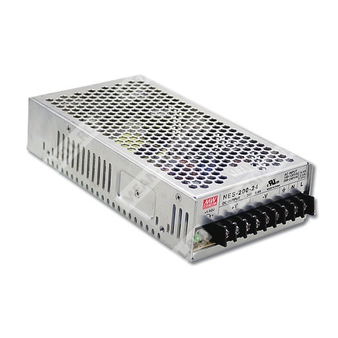

NES-200-48 - импульсный источник питания 48 В постоянного тока для промышленной аппаратуры и систем автоматики.
200 Вт, одноканальный импульсный источник питания серии NES-200.
Расшифровка партномера
| Элемент партномера |
Значение |
| NES |
Серия источников питания Mean Well NES |
| 200 |
Номинальная мощность серии: 200 Вт |
| 48 |
Выходное напряжение: 48 В |
Основные особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции воздуха.
- Выдерживает импульсный сетевой бросок 300 В AC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Светодиодная индикация включения.
- Фиксированная частота коммутации 90 кГц.
- Низкая стоимость при высокой надежности.
Назначение
Источник питания NES-200-48 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В постоянного тока для промышленной электроники, систем управления, автоматики, телекоммуникационного и другого оборудования.
Выход
| Параметр |
Значение для NES-200-48 |
| Выходное напряжение постоянного тока |
48 В |
| Номинальный выходной ток |
4,4 А |
| Диапазон выходного тока |
0 ~ 4,4 А |
| Номинальная выходная мощность |
211,2 Вт |
| Регулировка выходного напряжения |
41 ~ 56 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Пульсации и шум |
240 мВп-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 132 В AC / 180 ~ 264 В AC, переключение с помощью переключателя; 254 ~ 370 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| КПД, тип. |
89% |
| Входной ток |
2,5 А при 230 В AC |
| Пусковой ток, макс. |
55 А при 230 В AC |
| Ток утечки |
< 3,5 мА / 240 В AC |
Защита
| Параметр |
Значение |
| Перегрузка |
105 ~ 150% от номинальной выходной мощности; ограничение постоянным током, восстановление после устранения аварии |
| Перенапряжение |
57,6 ~ 67,2 В |
| Перегрев |
Тип защиты: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход – выход |
3 кВ AC |
| Испытательное напряжение изоляции вход – корпус |
1,5 кВ AC |
| Испытательное напряжение изоляции выход – корпус |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +50 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 3G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Надежность
| Параметр |
Значение |
| MTBF |
271,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 50 мм (Д × Ш × В) |
| Масса |
0,93 кг |
| Упаковка |
12 шт. / 12 кг / 0,9 куб. фута |
Прочее
| Параметр |
Значение |
| Сертификация безопасности |
UL60950-1, одобрено |
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц при помощи 12-дюймовой витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по линии и нестабильность по нагрузке.
- Для режимов 3,3 В, 5 В, 7,5 В, 12 В, 15 В, 24 В, 27 В, 36 В и 48 В указанная настройка защиты по перенапряжению соответствует значениям, приведенным в таблице параметров.
