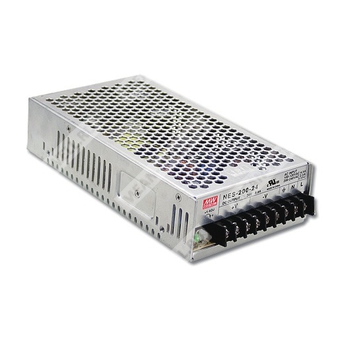

NES-200-5 — импульсный источник питания 5 В 40 А мощностью 200 Вт для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| NES | Серия импульсных источников питания Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Краткое описание
NES-200-5 — одновыходной импульсный источник питания с выходом 5 В постоянного тока, номинальным током 40 А и мощностью 200 Вт. Предназначен для питания промышленной электроники, средств автоматизации, телекоммуникационного и другого оборудования, требующего стабилизированного низковольтного питания большой мощности.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха.
- Выдерживает сетевой бросок 300 В AC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Светодиодный индикатор включения.
- Фиксированная частота преобразования 90 кГц.
- Низкая стоимость при высокой надежности.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 40 А |
| Диапазон тока нагрузки | 0 ~ 40 А |
| Номинальная мощность | 200 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 4,5 ~ 5,6 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установления и нарастания | 1000 мс, 50 мс при 230 В AC; 1000 мс, 5 мс при 115 В AC на полной нагрузке |
| Время удержания | 20 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC переключателем, 254 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД типовой | 79% |
| Входной ток | 2,5 А при 230 В AC; 4,5 А при 115 В AC |
| Пусковой ток, максимальный | 55 А при 230 В AC; 40 А при 115 В AC |
| Ток утечки | <3,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; ограничение постоянным током, восстановление автоматически после снятия перегрузки |
| Перенапряжение | 5,75 ~ 7,0 В; отключение выходного напряжения с автоматическим восстановлением после снижения температуры/состояния |
| Перегрев | 95 ± 5 °C; срабатывание по корпусу, отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 1,5 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность и общие сведения
| Параметр | Значение |
| MTBF | 271,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Стандарт безопасности | UL60950-1 одобрено |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Тип корпуса | Case No. 912E |
| Монтаж | На шасси, с крепежными отверстиями по чертежу |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,93 кг |
| Упаковка | 12 шт. / 12 кг / 0,9 куб. фута |
Назначение выводов
| Номер контакта | Назначение |
| 1 | Переменный ток AC/L |
| 2 | Переменный ток AC/N |
| 3 | Защитное заземление FG |
| 4 ~ 6 | Выход постоянного тока -V |
| 7 ~ 9 | Выход постоянного тока +V |
Примечания
1. Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке.
