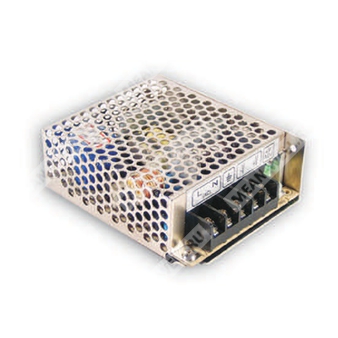

NES-25-15 - импульсный источник питания с одним выходом на 15 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция |
Значение |
| NES |
Серия импульсных источников питания Mean Well NES |
| 25 |
Номинальная мощность 25 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение и особенности
NES-25-15 представляет собой компактный сетевой AC/DC источник питания с одним стабилизированным выходом 15 В, предназначенный для питания электронной и промышленной аппаратуры.
Особенности:
- универсальный вход переменного тока с полным диапазоном;
- защита от короткого замыкания, перегрузки и перенапряжения;
- охлаждение за счет естественной конвекции;
- испытание на 100% полной нагрузки при старении;
- конструктивное исполнение для монтажа в компактных системах питания.
Технические параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Номинальный выходной ток |
1,7 А |
| Диапазон выходного тока |
0…1,7 А |
| Номинальная мощность |
25,5 Вт |
| Пульсации и шум, макс. |
150 мВ п-п |
| Диапазон подстройки выходного напряжения |
13,5…16,5 В |
| Устойчивость по выходному напряжению |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установления |
200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания, тип. |
10 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
120…370 В постоянного тока |
| Диапазон входного напряжения переменного тока |
85…264 В переменного тока |
| Диапазон частоты сети |
47…63 Гц |
| КПД, тип. |
84% |
| Входной ток, тип. |
0,35 А / 230 В переменного тока |
| Пусковой ток |
45 А при холодном старте |
| Ток утечки |
< 2 мА / 240 В переменного тока |
Защита
| Параметр |
Значение |
| Перегрузка |
110…150% от номинальной выходной мощности, с режимом защиты Hiccup; восстановление после устранения аварии |
| Перенапряжение |
17,5…20,5 В |
| Защита от короткого замыкания |
Есть |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
−20…+60 °C, см. кривую дерейтингa |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…45 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/1 цикл, период 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL60950-1, CBIEC60950-1, CCC GB4943.1-2011 |
| Испытательное напряжение |
I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия |
Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость |
Соответствие EN61000-4-2, -3, -4, -5, -6, -11, уровень промышленной среды, критерий A |
Прочее
| Параметр |
Значение |
| MTBF |
411,4 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
99 × 82 × 35 мм (Д × Ш × В) |
| Монтажные размеры |
87 × 28 мм |
| Масса |
0,3 кг |
| Упаковка |
45 шт. / 15,6 кг / 0,66 ft³ |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
DC OUTPUT -V |
| 5 |
DC OUTPUT +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для мощности свыше 200 Вт и при высоком коэффициенте мощности требуется соблюдать ограничения по условиям установки, указанные в документе.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Для проведения испытаний ЭМС компонентов следует использовать методику испытаний источников питания компонентов.
