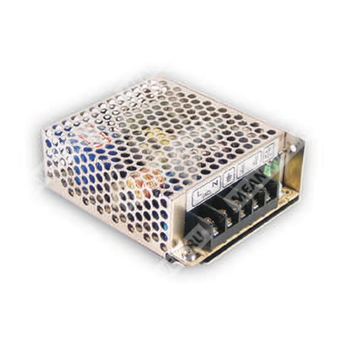

NES-25-24 - компактный импульсный источник питания на 24 В постоянного тока для промышленной и электронной аппаратуры.
NES-25-24 — одноканальный импульсный источник питания серии NES-25 мощностью 25 Вт с выходным напряжением 24 В DC, предназначенный для питания электронной и промышленной аппаратуры.
Расшифровка партномера
| Обозначение серии | NES | Серия компактных импульсных источников питания |
| Номинальная мощность | 25 | 25 Вт |
| Выходное напряжение | 24 | 24 В постоянного тока |
Основные особенности
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% полной нагрузки перед отгрузкой.
- Компактное исполнение для встраиваемого применения.
Выходные параметры
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 1,1 А |
| Диапазон выходного тока | 0–1,1 А |
| Номинальная мощность | 26,4 Вт |
| Пульсации и шум | 200 мВ p-p |
| Диапазон подстройки выходного напряжения | 21,6–26,4 В |
| Погрешность установки напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки | 200 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 10 мс / 115 В AC при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовой | 86% |
| Пусковой ток | 45 А при 230 В AC |
| Ток потребления | 0,35 А / 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Перегрузка | 110–150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 27,6–32,4 В; отключение выхода, повторный запуск после снятия и возврата питания |
| Защита от короткого замыкания | Есть |
Параметры окружающей среды
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/1 цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, CB IEC60950-1, CCC GB4943.1:2011 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; критерий A |
Конструктивные данные
| Модель корпуса | 932B |
| Габариты | 99 × 82 × 35 мм (Д × Ш × В) |
| Размеры для монтажа | 87 × 35 мм |
| Масса | 0,3 кг |
| Упаковка | 45 шт. / 15,4 кг / 0,66 куб. фута |
| Подключение | Клеммная колодка |
| Подстройка выходного напряжения | Подстроечный резистор V.ADJ |
| Частота преобразования | 60 кГц |
Прочие параметры
| Средняя наработка на отказ | 417,4 тыс. часов по MIL-HDBK-217F (25 °C) |
Назначение выводов
| 1 | Переменный ток, фаза |
| 2 | Переменный ток, нейтраль |
| 3 | Функциональное заземление |
| 4 | Выход DC отрицательный |
| 5 | Выход DC положительный |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ параллельно.
- Допуск включает установочный допуск, нестабильность по входному напряжению и по нагрузке.
- Нестабильность по сети измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для входного напряжения 200 В и ниже требуется снижение выходной мощности; при этом не допускается работа без нагрузки.
- Источник питания рассматривается как компонент для установки в конечное оборудование; конечное изделие должно обеспечивать подтверждение соответствия требованиям ЭМС.
