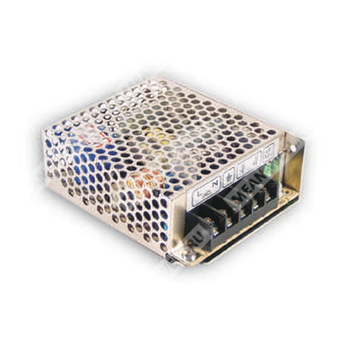

NES-25-48 — компактный импульсный источник питания 25 Вт с одним выходом 48 В для промышленной аппаратуры.
NES-25-48 — это открытый импульсный источник питания серии NES-25, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В для питания электронных и промышленных систем.
Расшифровка партномера
| Позиция | Значение |
| NES | Серия импульсных источников питания Mean Well NES |
| 25 | Номинальная мощность 25 Вт |
| 48 | Выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% полной нагрузки при прогоне.
- Открытое исполнение для встраиваемого применения.
Назначение
Источник питания предназначен для применения в промышленной электронике, системах автоматизации, измерительной и управляющей аппаратуре, а также в устройствах, требующих стабилизированного напряжения 48 В постоянного тока.
Выход
| Параметр | Значение для NES-25-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,57 А |
| Диапазон тока | 0 – 0,57 А |
| Номинальная мощность | 27,36 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 43,2 – 52,8 В |
| Точность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки | 500 мс, 30 мс / 230 В AC |
| Время удержания | 10 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 – 264 В переменного тока |
| Диапазон регулировки при работе от сети | 120 – 370 В постоянного тока |
| Диапазон частоты сети | 47 – 63 Гц |
| КПД тип. | 86% |
| Входной ток тип. | 0,35 А / 230 В AC |
| Пусковой ток | 45 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 110 – 150% от номинальной мощности, режим ограничения мощности; восстановление автоматически после устранения аварийного состояния |
| Перенапряжение | 55,2 – 64,8 В |
| Режим защиты | Hiccup |
| Восстановление после перенапряжения | Защита срабатывает, отключает выходное напряжение; для восстановления необходимо выключить и снова включить питание |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20 – 90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10 – 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 – 45 °C) |
| Вибрация | 10 – 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, IEC60950-1, CCC GB4943.1-2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61000-6-1; промышленный уровень, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 411,47 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 99 × 82 × 35 мм (Д × Ш × В) |
| Упаковка | 0,3 кг; 45 шт. / 15,4 кг / 0,66 куб. фут. |
| Корпус | Case No. 932B |
| Частота преобразования | 60 кГц |
Механические параметры
| Параметр | Значение |
| Монтажные размеры | См. чертёж корпуса Case No. 932B |
| Подключение | Винтовые клеммы |
| Назначение контактов | 1 — AC/L, 2 — AC/N, 3 — FG, 4 — DC OUTPUT −V, 5 — DC OUTPUT +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, стабилизацию по входному напряжению и стабилизацию по нагрузке.
- Стабилизация по входному напряжению измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для мощности свыше 200 Вт и без принудительного обдува требуется снижение температуры окружающей среды.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
