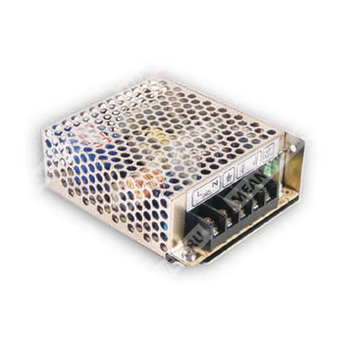

NES-25-5 - импульсный источник питания 25 Вт с одним выходом 5 В для промышленной электроники.
NES-25-5 — компактный источник питания с одним стабилизированным выходом постоянного тока, предназначенный для преобразования сетевого переменного напряжения в низковольтное питание 5 В для электронных и промышленных устройств.
Расшифровка партномера
| NES | Серия импульсных источников питания Mean Well |
| 25 | Номинальная мощность 25 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защиты: от короткого замыкания, перегрузки, перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Испытание на работу при 100% полной нагрузке.
- Компактное исполнение для монтажа в промышленной аппаратуре.
Выход
| Выходное напряжение | 5 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 25 Вт |
| Пульсации и шум, макс. | 80 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 4,75–5,5 В |
| Установленная точность | ±2,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время готовности | 500 мс, 30 мс / 230 В~ при полной нагрузке |
| Время удержания | 50 мс / 230 В~ при полной нагрузке |
Вход
| Диапазон входного напряжения | 85–264 В~ |
| Диапазон входного напряжения при 120–370 В= | 120–370 В= |
| Диапазон частоты | 47–63 Гц |
| Коэффициент полезного действия, тип. | 78% |
| Входной ток, тип. | 0,55 А / 115 В~; 0,35 А / 230 В~ |
| Пусковой ток | 45 А при холодном старте |
| Ток утечки | <2 мА / 240 В~ |
Защита
| Перегрузка | 110–150% от номинальной выходной мощности |
| Режим защиты при перегрузке | Ограничение тока с переходом в режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 5,75–6,75 В |
| Режим защиты при перенапряжении | Отключение выходного напряжения, повторное включение после устранения аварии |
Эксплуатационные условия
| Рабочая температура | −20…+60 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, CBE (IEC60950-1), CCC GB4943.1-2011 |
| Выдерживаемое напряжение | I/P–O/P: 3 кВ перем.; I/P–FG: 2 кВ перем.; O/P–FG: 0,5 кВ перем. |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень легкой промышленности, критерий A |
Прочее
| MTBF | 411,47 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 99 × 82 × 35 мм (Д × Ш × В) |
| Упаковка | 0,3 кг; 45 шт. / 15 кг / 0,66 куб.фут |
| Назначение выводов | 1 — AC/L; 2 — AC/N; 3 — FG; 4 — DC OUTPUT −V; 5 — DC OUTPUT +V |
Механические размеры
Корпус: 932B.
Приведенные размеры и установочные отверстия указаны в документе в миллиметрах.
Кривая снижения нагрузки
При температуре окружающей среды до 50 °C нагрузка составляет 100%.
В диапазоне 50…60 °C требуется снижение нагрузки до 60%.
Для исполнения 5 В при повышении температуры снижение нагрузки начинается с 50 °C и достигает 60% на 60 °C.
Снижение нагрузки в зависимости от входного напряжения
При входном напряжении 85 В~ допустимая нагрузка составляет около 80%.
При 100 В~ — около 90%.
При 115 В~ и выше до 264 В~ допускается 100% нагрузка.
Примечания
| 1 | Если не указано иное, все параметры измерены при входе 230 В~; номинальной нагрузке; температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленный допуск, регулировку по линии и регулировку по нагрузке. |
| 4 | Регулировка по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 | Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Для источника питания требуется минимальная нагрузка 200 мВт и нет требований к минимальной нагрузке в условиях, не связанных с номинальной рабочей температурой. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. |
