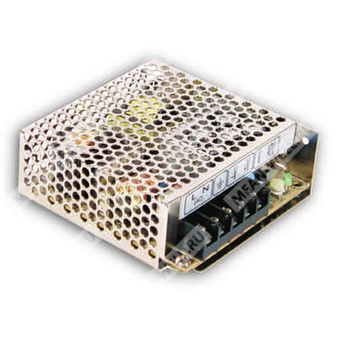

NES-35-12 - компактный импульсный источник питания для преобразования сетевого переменного напряжения в стабилизированное 12 В постоянного тока.
Расшифровка партномера
| NES |
Серия импульсных источников питания Mean Well NES |
| 35 |
Номинальная мощность серии: 35 Вт |
| 12 |
Выходное номинальное напряжение: 12 В |
Назначение и особенности
NES-35-12 — одно выходной импульсный источник питания с универсальным диапазоном входного переменного напряжения, предназначенный для питания промышленной и электронной аппаратуры.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузки при прогреве.
- Компактное исполнение для монтажа в составе аппаратуры.
Основные параметры
| Модель |
NES-35-12 |
| Тип изделия |
Импульсный источник питания с одним выходом |
| Номинальная мощность |
36 Вт |
| Форма выходного напряжения |
Постоянное напряжение |
Выход
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
3 А |
| Диапазон выходного тока |
0–3 А |
| Мощность |
36 Вт |
| Пульсации и шум |
120 мВ п-п |
| Диапазон подстройки выходного напряжения |
10,8–13,2 В |
| Допуск по выходному напряжению |
±1,0% |
| Линии регулирования |
±0,5% |
| Нагрузочная регулировка |
±0,5% |
| Время установления |
200 мс, 30 мс / 12 В при полной нагрузке |
| Время удержания |
Тип. 15 мс / 230 В AC |
Вход
| Диапазон входного напряжения |
120–370 В DC |
| Диапазон входного переменного напряжения |
85–264 В AC |
| Частота сети |
47–63 Гц |
| КПД типовой |
81% |
| Входной ток типовой |
0,5 А при 230 В AC |
| Пусковой ток типовой |
45 А при 115 В AC |
| Ток утечки |
<2 мА при 240 В AC |
Защита
| Перегрузка |
Тип защиты: hiccup; восстановление автоматически после устранения аварийного состояния |
| Диапазон защиты от перенапряжения |
13,8–16,2 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Рабочая температура |
−20…+60 °C (с учётом дерейтирования) |
| Рабочая влажность |
20–90 % RH без конденсации |
| Температура и влажность хранения |
−40…+85 °C, 10–95 % RH |
| Температурный коэффициент |
±0,03%/°C (0…45 °C) |
| Вибрация |
10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Требования по безопасности и ЭМС
| Стандарты безопасности |
UL60950-1, CB (IEC60950-1), CCC GB4943.1 2011 |
| Испытательное напряжение |
I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Эмиссия помех |
Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN50024, EN61000-6-1, уровень освещённости, критерий A |
Дополнительные сведения
| Средняя наработка на отказ |
394 тыс. часов по Mil-HDBK-217F (25 °C) |
| Габаритные размеры |
99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка |
0,36 кг; 45 шт. / 17,2 кг / 0,93 куб.фута |
Подключение
| Номер вывода 1 |
AC/L |
| Номер вывода 2 |
AC/N |
| Номер вывода 3 |
FG |
| Номер вывода 4 |
DC OUTPUT −V |
| Номер вывода 5 |
DC OUTPUT +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, регулировку линии и регулировку нагрузки.
- Регулировка по линии измеряется от низкого до высокого входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для оценки ресурса используется расчёт по Mil-HDBK-217F при входной мощности 200 мВт ниже номинала и в нестационарных климатических условиях.
