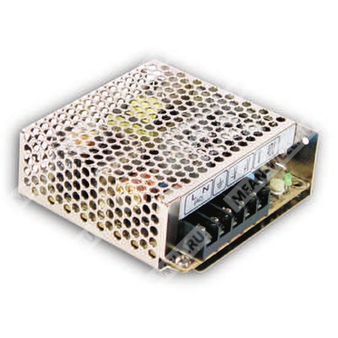

NES-35-15 - импульсный источник питания 35 Вт с одним выходом на 15 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| NES | Серия импульсных источников питания Mean Well NES |
| 35 | Номинальная мощность 35 Вт |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение
NES-35-15 представляет собой одно-выходной импульсный источник питания открытого исполнения с универсальным входом переменного тока и номинальной выходной мощностью 35 Вт. Изделие предназначено для питания промышленной и электронной аппаратуры с требованием к стабилизированному напряжению 15 В.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет естественной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Печатная гарантия производителя на 2 года.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон регулировки выходного напряжения | 13,5–16,5 В |
| Номинальная мощность | 36 Вт |
| Максимальная мощность пульсаций и шума | 150 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления режима | 200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 10 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовой | 83% |
| Потребляемый ток, типовой | 0,75 А / 115 В переменного тока; 0,5 А / 230 В переменного тока |
| Пусковой ток, типовой | 45 А |
| Ток утечки | <2 мА / 240 В переменного тока |
Выход и защита
| Параметр | Значение |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Порог защиты от перегрузки | 5,75–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторный запуск после восстановления |
| Порог защиты от перенапряжения | 17,25–20,25 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20–90% относительной влажности, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB IEC60950-1, CCC GB4943.1-2011 |
| Испытательное напряжение | Вход/выход: 3 КВ переменного тока; вход/корпус: 2 КВ переменного тока; выход/корпус: 0,5 КВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм минимум / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Устойчивость к ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, EN61000-6-1, промышленный уровень, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 394 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка | 0,36 кг; 45 шт. / 17,2 кг / 0,93 куб. фут |
Механическое исполнение и подключение
Корпус № 905. Размеры приведены в миллиметрах.
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока −V |
| 5 | Выход постоянного тока +V |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминатора 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допусков, нестабильность по сети и нестабильность по нагрузке.
- Нестабильность по сети измеряется от низкого до высокого значения входного напряжения при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для частоты сети 50 Гц источник питания работает в диапазоне температур по кривой снижения мощности ниже 2000 м над уровнем моря без принудительного охлаждения.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
