NES-35-24
снят с производства

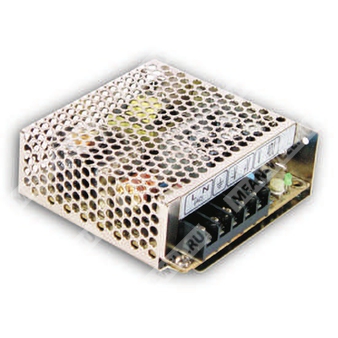

NES-35-24 - источnik питания с одним выходом на 24 В постоянного тока для промышленного применения.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|---|---|
| NES | Серия | Импульсный источник питания Mean Well серии NES |
| 35 | Номинальная мощность | 35 Вт |
| 24 | Выходное напряжение | 24 В постоянного тока |
Назначение и особенности
NES-35-24 представляет собой компактный одно-выходной импульсный источник питания мощностью 35 Вт с выходным напряжением 24 В постоянного тока. Предназначен для питания промышленной и электронной аппаратуры, требующей стабильного низковольтного питания от сети переменного тока.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100 % полной нагрузке.
- Компактное исполнение в металлическом перфорированном корпусе.
Основные параметры
Выход
| Параметр | Значение |
|---|---|
| Выходное напряжение | 24 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0 – 1,5 А |
| Номинальная мощность | 36 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 21,6 – 26,4 В |
| Погрешность установки напряжения | ±1,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Установка, время нарастания | 200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания, типовое | 10 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85 – 264 В переменного тока |
| Диапазон частоты | 47 – 63 Гц |
| КПД, типовой | 85 % |
| Входной ток, типовой | 0,5 А / 230 В переменного тока |
| Пусковой ток, типовой | 45 А при 230 В переменного тока |
| Ток утечки | <2 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Порог защиты от перенапряжения | 27,6 – 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | –20 ... +60 °C |
| Рабочая влажность | 20 – 90 % RH без конденсации |
| Температура хранения, влажность | –40 ... +85 °C, 10 – 95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 – 45 °C) |
| Вибрация | 10 – 500 Гц, 2G 10 мин / 1 цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL60950-1, CB IEC60950-1, CCC GB4943.1:2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Излучение ЭМС | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень промышленной среды, критерий A |
Прочее
| Параметр | Значение |
|---|---|
| Средняя наработка на отказ | 394 тыс. ч минимум, MHL-BHK-217F (25 °C) |
| Габаритные размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка | 0,36 кг; 45 шт. / 17,2 кг / 0,93 куб.фут |
Механические данные
Корпус No. 905, единицы измерения: мм.
| Параметр | Значение |
|---|---|
| Длина | 99 мм |
| Ширина | 97 мм |
| Высота | 36 мм |
| Прочие размеры по чертежу | 87 мм, 89 мм, 74 мм, 55 мм, 20,5 мм, 18 мм, 17,5 мм, 28 мм, 36 мм, 39 мм, 4,5 мм, 5,5 мм, 6,5 мм, 9,5 мм |
Назначение выводов
| Номер контакта | Назначение |
|---|---|
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока −V |
| 5 | Выход постоянного тока +V |
Примечания
| № | Текст |
|---|---|
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0 % до 100 % номинальной нагрузки. |
| 6 | Для срабатывания защиты по перегрузке источник питания должен работать в состоянии, когда средняя мощность в течение 200 мс ниже либо равна пульсирующему уровню нагрузки. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие EMC-директивам. |
