NES-35-48

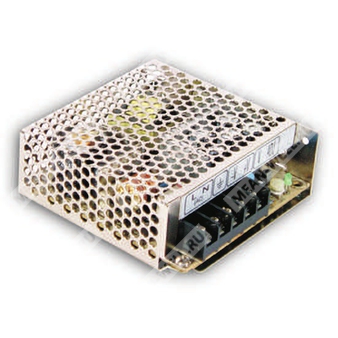

NES-35-48 - Импульсный источник питания с одним выходом на 48 В для промышленной аппаратуры.
Назначение: AC/DC источник питания серии NES-35 с одним стабилизированным выходом для питания электронных и промышленных нагрузок.
Расшифровка партномера
| Позиция | Расшифровка |
| NES | Серия источников питания Mean Well NES |
| 35 | Номинальная мощность 35 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Наработка на отказ: 2 года указана в документе как характеристика изделия.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 48 В |
| Номинальный ток | 0,8 А |
| Диапазон тока | 0–0,8 А |
| Номинальная мощность | 38,4 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 43,2–52,8 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка, время нарастания | 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания, тип. | 10 мс / 115 В AC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон входного напряжения | 120–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 86% |
| Входной ток, тип. | 0,5 А / 230 В AC |
| Пусковой ток, тип. | 45 А при 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Порог срабатывания защиты от перегрузки | 5,75–6,75 В |
| Перенапряжение | Тип защиты: отключение выходного напряжения, восстановление после повторного включения |
| Порог защиты от перенапряжения | 55,2–64,8 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Температурная характеристика | См. кривую снижения допустимой нагрузки |
| Рабочая влажность | 20–90% RH без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин / 1 цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1), CCC GB4943.1-2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость по ЭМС | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN50024, EN61000-6-1, критерий A |
Прочее
| Параметр | Значение |
| MTBF | 394 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка | 0,36 кг; 45 шт. / 17,2 кг / 0,93 куб.фут |
Примечания
1. Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измерены на частоте 20 МГц с использованием витой пары проводов, оконченной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, регулировку по сети и регулировку по нагрузке.
4. Стабилизация по сети измеряется от низкого к высокому пределу при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Для работы на высоте свыше 2000 м снижается допустимая выходная мощность; для несилового климата учитывается ограничение по кривой снижения нагрузки.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно обеспечивать повторное подтверждение соответствия требованиям ЭМС.
Графические и конструктивные данные
Исполнение: открытое шасси, корпус № 905.
Назначение клемм:
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | DC OUTPUT −V |
| 5 | DC OUTPUT +V |
Кривая снижения нагрузки
При температуре окружающей среды до 50 °C допускается 100% нагрузки. При росте температуры до 60 °C допустимая нагрузка снижается примерно до 60%.
Зависимость выходной нагрузки от входного напряжения
При входном напряжении 85 В AC допустимая нагрузка составляет около 80%. При увеличении входного напряжения до 115 В AC и выше обеспечивается 100% нагрузки.
