NES-35-5

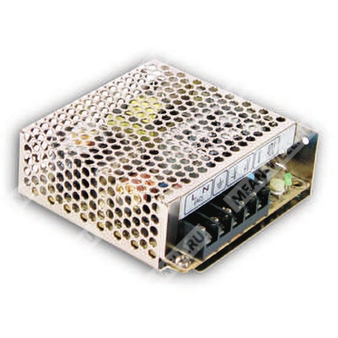

NES-35-5 - импульсный источник питания 35 Вт с выходом 5 В для промышленной электроники и автоматизации.
Расшифровка партномера
| Обозначение | Расшифровка |
| NES | Серия одноканальных импульсных источников питания Mean Well NES |
| 35 | Номинальная мощность 35 Вт |
| 5 | Выходное напряжение 5 В постоянного тока |
Назначение и особенности
NES-35-5 представляет собой одновыходной импульсный источник питания переменного тока в постоянный ток серии NES-35, предназначенный для питания электронных и промышленных нагрузок с номинальным выходом 5 В.
Особенности:
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение естественной конвекцией воздуха.
- Испытание при 100% полной нагрузке на прогрев.
Параметры выхода
| Постоянное выходное напряжение | 5 В |
| Номинальный выходной ток | 7 А |
| Диапазон выходного тока | 0–7 А |
| Номинальная выходная мощность | 35 Вт |
| Пульсации и шум (макс.) | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 4,75–5,5 В |
| Погрешность стабилизации по напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления | 500 мс, 30 мс/230 В AC при полной нагрузке |
| Время удержания | 20 мс/230 В AC, 10 мс/115 В AC при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 85–264 В AC |
| Диапазон регулировки входного напряжения | 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД тип. | 78% |
| Входной ток тип. | 0,75 А при 115 В AC |
| Входной ток тип. | 0,5 А при 230 В AC |
| Пусковой ток тип. | 45 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Перегрузка | Тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Уровень срабатывания перегрузки | 5,75–6,75 В |
| Перенапряжение | Тип защиты: отключение выходного напряжения, повторное включение после восстановления сети |
| Уровень срабатывания перенапряжения | 13,8–16,2 В |
Эксплуатационные условия
| Рабочая температура | −20…+60 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20–90% относительной влажности без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/1 цикл, период 60 мин по осям X, Y, Z |
Надежность, безопасность и ЭМС
| MTBF | 394 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Стандарт безопасности | UL60950-1, CB по IEC60950-1, CCC по GB4943.1-2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм; 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024, EN61000-6-1, требования к промышленному уровню освещения, критерий A |
Механические данные
| Размеры | 99 × 97 × 36 мм (Д × Ш × В) |
| Упаковка | 0,36 кг; 45 шт. / 17,2 кг / 0,93 куб.фута |
| Исполнение корпуса | Корпус № 905 |
| Частота преобразования | 60 кГц |
Назначение выводов
| Контакт 1 | Вход AC/L |
| Контакт 2 | Вход AC/N |
| Контакт 3 | Земля FG |
| Контакт 4 | Выход DC −V |
| Контакт 5 | Выход DC +V |
Примечания
1. Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с применением витой пары длиной 12 дюймов, терминированной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку и стабилизацию входного напряжения.
4. Стабилизация по сети измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Для корректной работы источник питания должен устанавливаться минимум на 200 мм ниже верхней панели без принудительного обдува.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
