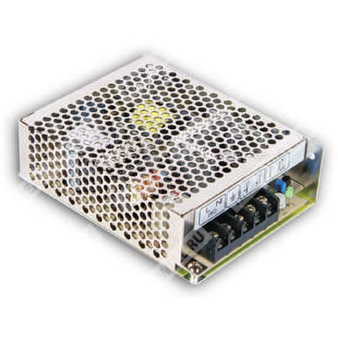

NES-50-12 - источник питания 12 В постоянного тока мощностью 50,4 Вт для промышленного и электронного оборудования.
NES-50-12 — одновыходный импульсный источник питания серии NES-50 с универсальным входом переменного тока и встроенными защитами от короткого замыкания, перегрузки и перенапряжения. Предназначен для питания промышленной автоматики, электронных устройств и оборудования общего назначения.
Назначение и особенности
- Универсальный вход переменного тока во всём диапазоне сетевого напряжения.
- Один стабилизированный выход 12 В постоянного тока.
- Естественное охлаждение за счёт свободной конвекции воздуха.
- Испытание при полной нагрузке в течение 100% времени до отгрузки.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| NES |
Серия импульсных источников питания Mean Well NES |
| 50 |
Номинальная мощность серии 50 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный выходной ток |
4,2 А |
| Диапазон регулировки выходного тока |
0 ~ 4,2 А |
| Номинальная мощность |
50,4 Вт |
| Пульсации и шум |
120 мВ п-п |
| Допуск по выходному напряжению |
±1,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Диапазон подстройки выходного напряжения |
10,8 ~ 13,2 В |
| Время установки, время нарастания |
500 мс, 30 мс / 230 В перем. тока; 1200 мс, 30 мс / 115 В перем. тока при полной нагрузке |
| Время удержания |
50 мс / 230 В перем. тока; 10 мс / 115 В перем. тока при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В перем. тока, 120 ~ 370 В постоянного тока |
| Диапазон входной частоты |
47 ~ 63 Гц |
| КПД типовой |
82% |
| Потребляемый ток типовой |
1,1 А / 115 В перем. тока; 0,65 А / 230 В перем. тока |
| Пусковой ток типовой |
Холодный старт 45 А |
| Ток утечки |
<2 мА / 240 В перем. тока |
Защита
| Параметр |
Значение |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности; тип защиты: режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,8 ~ 16,2 В; тип защиты: отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
Соответствие EN60950-1, CB (IEC60950-1), CCC GB4943.1:2011 |
| Электрическая прочность изоляции |
Вход/выход: 3 кВ перем. тока; вход/корпус: 2 кВ перем. тока; выход/корпус: 0,5 кВ перем. тока |
| Сопротивление изоляции |
Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Электромагнитная помехоустойчивость |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55024; EN61000-6-1; уровень для лёгкой промышленности, критерий A |
| Электромагнитные помехи |
Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, EN61000-3-3 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-20 ~ +60 °C, с учётом дерейтинг-диаграммы |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 45 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надёжность и конструктив
| Параметр |
Значение |
| MTBF |
374,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
129 × 98 × 38 мм (Д × Ш × В) |
| Масса |
0,41 кг |
| Упаковка |
30 шт. / 13,3 кг / 0,72 CUFT |
Подключение
| Номер вывода |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4 |
Выход постоянного тока -V |
| 5 |
Выход постоянного тока +V |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В перем. тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого входного напряжения до высокого при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для проверки соответствия требованиям EN61000-3-2 источник питания должен применяться с нагрузкой не ниже 200 Вт или соответствующей тропическим климатическим условиям.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
