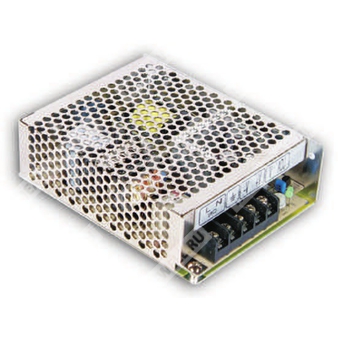

NES-50-15 - компактный AC/DC источник питания 50 Вт с выходом 15 В для промышленной электроники.
Серия NES-50 представляет собой одновыходные импульсные источники питания мощностью 50 Вт с естественным воздушным охлаждением, универсальным диапазоном входного напряжения и встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| NES | Серия источников питания Mean Well NES |
| 50 | Номинальная мощность 50 Вт |
| 15 | Выходное напряжение 15 В |
Основные особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузки перед отгрузкой.
- 2-летняя гарантия.
Назначение
Источник питания предназначен для построения вторичных цепей питания промышленной и электронной аппаратуры, где требуется стабилизированное напряжение 15 В постоянного тока при мощности до 50 Вт.
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 3,4 А |
| Диапазон тока | 0 ~ 3,4 А |
| Номинальная мощность | 51 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 500 мс, 30 мс при 230 В переменного тока; 1200 мс, 30 мс при 115 В переменного тока, полная нагрузка |
| Время удержания | 50 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, полная нагрузка |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 83% |
| Входной ток, тип. | 0,65 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 45 А |
| Ток утечки | <2 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты при перегрузке | Автовосстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В |
| Тип защиты при перенапряжении | Выключение выходного напряжения, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1), CCC GB4943.1:2011 |
| Помехоэмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, EN61000-6-1, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Наработка на отказ, габариты и упаковка
| Параметр | Значение |
| MTBF | 374,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,72 куб. фута |
Механические данные
| Параметр | Значение |
| Тип корпуса | Case No. 903 |
| Размеры корпуса | См. габаритный чертёж: 129 мм длина, 98 мм ширина, 38 мм высота |
| Подстройка выходного напряжения | Регулировка потенциометром +V ADJ |
| Клеммы | Винтовой клеммный блок |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по сети и по нагрузке.
- Стабилизация по сети измеряется от низкого к высокому уровню входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Для соответствия требованиям EN60950-1 источник питания должен устанавливаться ниже 2000 м над уровнем моря в не-тропических климатических условиях.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
