NES-50-24

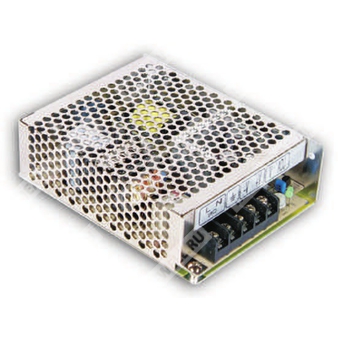

NES-50-24 - импульсный источник питания 24 В, 50,4 Вт для промышленной электроники.
Расшифровка партномера
| Позиция в партномере | Обозначение | Расшифровка |
| NES | Серия | NES, серия источников питания Mean Well |
| 50 | Номинальная мощность | 50 Вт |
| 24 | Номинальное выходное напряжение | 24 В |
Назначение и особенности
NES-50-24 — одновыходной импульсный источник питания AC/DC с выходным напряжением 24 В и мощностью 50,4 Вт. Предназначен для питания промышленной автоматики, электронных устройств, систем управления и оборудования, требующего стабилизированного постоянного напряжения.
Особенности:
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Испытание на 100% нагрузке при обкатке.
- 2 года гарантии.
Выход
| Параметр | Значение для NES-50-24 |
| Выходное напряжение постоянного тока | 24 В |
| Номинальный выходной ток | 2,2 А |
| Диапазон выходного тока | 0 ~ 2,2 А |
| Номинальная мощность | 52,8 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон подстройки выходного напряжения | 21,6 ~ 26,4 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установления, время нарастания | 500 мс, 30 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение для NES-50-24 |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД | 86% |
| Входной ток, тип. | 0,65 А при 230 В AC |
| Пусковой ток, тип. | Холодный пуск 45 А |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение для NES-50-24 |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности; тип защиты: ограничение с восстановлением после устранения неисправности |
| Перенапряжение | 27,6 ~ 32,4 В; тип защиты: отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение для NES-50-24 |
| Рабочая температура | -20 ~ +60 °C (с учетом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для NES-50-24 |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1), CCC GB4943.1:2011, одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11; EN55024; EN61000-6-1; уровень light industry, критерий A |
Прочее
| Параметр | Значение для NES-50-24 |
| Средняя наработка на отказ | 374,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт. / 13,3 кг / 0,72 CUFT |
Подключение
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает настройку, линейное регулирование и регулирование по нагрузке.
4. Регулирование по сети измеряется от низкой до высокой линии при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Для изделия, соответствующего требованиям GB4943.1, источник питания предназначен только для применения на высоте до 2000 м над уровнем моря и в нетропическом климате.
7. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для методики испытаний ЭМС следует использовать руководство по испытаниям ЭМС для источников питания компонентов.
Кривые и режимы работы
Частота преобразования: 60 кГц.
Кривая дерейтирования по температуре: при повышении температуры окружающей среды после 60 °C нагрузка должна снижаться в соответствии с кривой derating.
Зависимость выходной нагрузки от входного напряжения: при снижении входного напряжения до 85 В AC нагрузка составляет около 80%, далее возрастает до 100% в области 115 В AC и выше.
