NES-50-5

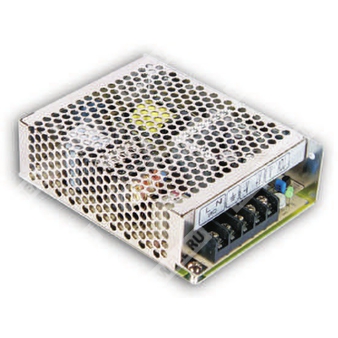

NES-50-5 - одновыходной импульсный источник питания 5 В, 50 Вт для промышленной аппаратуры
Назначение: AC/DC источник питания с одним выходом, предназначенный для питания электронной и промышленной аппаратуры от сети переменного или постоянного тока.
Расшифровка партномера
| Позиция | Расшифровка |
| NES | Серия источников питания Mean Well NES |
| 50 | Номинальная мощность 50 Вт |
| 5 | Выходное напряжение 5 В |
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Работа также от входного постоянного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание на 100% нагрузке перед отгрузкой.
- Предусмотрены клеммы для подключения входа и выхода, а также заземления.
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0 ~ 10 А |
| Номинальная мощность | 50 Вт |
| Пульсации и шум | 80 мВп-п |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 30 мс / 230 В переменного тока; 1200 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 79% |
| Входной ток | 1,1 А / 115 В переменного тока; 0,65 А / 230 В переменного тока |
| Пусковой ток | Холодный старт 45 А |
| Ток утечки | < 2 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, повторное включение для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 45 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
| MTBF | 374,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, CB (IEC60950-1), CCC GB4943.1:2011 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока; вход/корпус: 2 кВ переменного тока; выход/корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход/выход, вход/корпус, выход/корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55022 (CISPR22) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55024; EN61000-6-1; уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габариты | 129 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,41 кг |
| Упаковка | 30 шт.; 13,3 кг / 0,72 CUFT |
| Исполнение корпуса | Case No. 903 |
| Подстройка выхода | Регулировка с помощью встроенного подстроечного элемента +V ADJ |
| Частота преобразования | 60 кГц |
Назначение выводов
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц при использовании витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку допуска и регулирование по линии.
4. Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
6. Для соответствия требованиям GB4943.1 источник питания должен устанавливаться ниже 2000 м над уровнем моря в условиях тропического климата.
7. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
