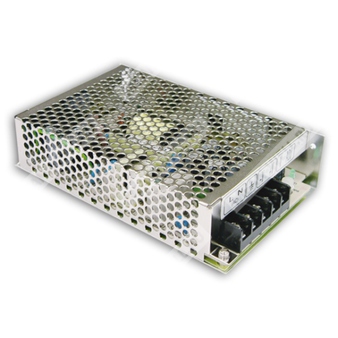

NES-75-12 - импульсный источник питания 12 В мощностью 75 Вт для промышленной аппаратуры.
Назначение: одноканальный сетевой AC/DC источник питания открытого исполнения с выходным напряжением 12 В для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| NES | Серия источников питания Mean Well NES |
| 75 | Номинальная мощность 75 Вт |
| 12 | Выходное напряжение 12 В постоянного тока |
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% полной нагрузке.
- Металлический корпус для промышленного применения.
Основные параметры
| Параметр | Значение |
| Тип изделия | Источник вторичного электропитания AC/DC |
| Серия | NES-75 |
| Модель | NES-75-12 |
| Номинальная мощность | 74,4 Вт |
| Диапазон выходного напряжения | 10,8–13,2 В |
| Допуск выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 120–370 В постоянного тока / 85–264 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 82% |
| Входной ток, тип. | 0,9 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 45 А |
| Ток утечки | <2 мА / 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 6,2 А |
| Диапазон регулировки выходного тока | 0–6,2 А |
| Риппл и шум | 120 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки | 200 мс, 30 мс / 230 В переменного тока |
| Время удержания | 10 мс при полной нагрузке, 115 В переменного тока |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105–135% от номинальной выходной мощности |
| Режим защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 13,8–16,2 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, повторное включение после снятия и повторной подачи питания |
| Защита от короткого замыкания | Есть |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+60 °C |
| Рабочая влажность | 20–90% RH без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин / 1 цикл, в течение 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 38 мм |
| Корпус | HDBK-217 |
| Масса | 0,52 кг |
| Упаковка | 30 шт. / 16 кг / 0,97 куб. фута |
Наработка на отказ
| Параметр | Значение |
| MTBF | 378,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1, CCB GB4943.1-2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока, I/P-FG: 2 кВ переменного тока, O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм при 500 В постоянного тока / 25 °C / 70% RH |
| Излучение помех | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| Устойчивость к ЭМП | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1, уровень бытовой и световой промышленности, критерий A |
Схема подключения
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, заземление корпуса |
| 4 | Выход постоянного тока −V |
| 5 | Выход постоянного тока +V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по линии и по нагрузке.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Для требований GB4943.1 источник питания рекомендуется использовать на высоте не более 2000 м и при климатических условиях без тропической среды.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
