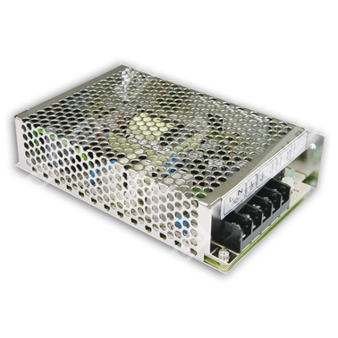

NES-75-15 - импульсный AC/DC источник питания открытого исполнения для промышленной аппаратуры на 15 В.
Общее назначение: NES-75-15 — одно выходной импульсный источник питания серии NES-75 мощностью 75 Вт, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В для питания электронных и промышленных устройств.
Расшифровка партномера
| NES | Серия источников питания Mean Well NES |
| 75 | Номинальная мощность 75 Вт |
| 15 | Выходное напряжение 15 В |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Испытание при 100% нагрузке на прогон.
Основные параметры
Выход
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5–16,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки | 200 мс, 30 мс / 230 В AC; 1500 мс при полной нагрузке |
| Время удержания | 10 мс / 115 В AC при полной нагрузке |
Вход
| Диапазон входного напряжения | 120–370 В DC |
| Диапазон входного напряжения переменного тока | 85–264 В AC |
| Диапазон частоты | 47–63 Гц |
| КПД при типовом режиме | 83% |
| Входной ток при типовом режиме | 0,9 А / 230 В AC |
| Пусковой ток при типовом режиме | Холодный старт 45 А |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Защита от перегрузки | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 17,25–20,25 В |
| Защита от короткого замыкания | Есть |
Условия эксплуатации
| Рабочая температура | −20…+60 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–45 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | UL60950-1, TUV EN60950-1, CCC GB4943.1-2011 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие EN55022 (CISPR22) класс B, EN61000-3-2, -3 |
| ЭМС-иммунитет | Соответствие EN61000-4-2,3,4,5,6,8,11; EN55024; EN61000-6-1; уровень light industry, критерий A |
Прочее
| MTBF | 378,2 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 38 мм (Д × Ш × В) |
| Исполнение корпуса | Открытое шасси |
| Масса | 0,52 кг |
| Упаковка | 30 шт. / 16 кг / 0,9 CFT |
Клеммное назначение
| 1 | AC/L — вход сети |
| 2 | AC/N — вход сети |
| 3 | FG — защитное заземление |
| 4 | DC OUTPUT −V — отрицательный выход постоянного тока |
| 5 | DC OUTPUT +V — положительный выход постоянного тока |
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измерялись на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку и регулировку нагрузки. |
| 4 | Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Для мощности свыше 2000 мкФ следует использовать лишь блоки питания, указанные в соответствующей категории. |
| 7 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам по ЭМС. |
Сведения по снижению нагрузки
Для температуры окружающей среды выше 40 °C требуется снижение нагрузки; для режима 12–48 В и для 5 В применяются разные кривые снижения нагрузки. При повышении входного напряжения в диапазоне 85–115 В AC допустимая нагрузка уменьшается примерно от 80% до 100%.
